Eine reklamierte Charge kostet mehr als das Produkt selbst. Nacharbeit schmälert die Marge, Rückrufanalysen kosten Zeit – und beides weist auf dasselbe Grundproblem hin: Die Inspektionsstrategie hat versagt. Die meisten Hersteller haben in Qualitätssysteme investiert. Viele liefern dennoch fehlerhafte Produkte aus. Der Grund dafür ist fast immer struktureller, nicht technologischer Natur.
Dieser Leitfaden erläutert das Zwei-Ebenen-Modell, das die Produktinspektion von der Prozessüberwachung trennt, und zeigt genau, wo industrielle Bildverarbeitung in den jeweiligen Bereichen ansetzt.
Industrielle Bildverarbeitung für die Qualitätskontrolle arbeitet auf zwei Ebenen: der Produktinspektion, die Fehler an fertigen oder in Bearbeitung befindlichen Teilen erkennt, und der Prozessüberwachung, die sicherstellt, dass Bediener und Montageschritte die korrekte Reihenfolge einhalten. Beides ist notwendig. Diese beiden Bereiche zu vermischen, ist der kostspieligste Fehler bei der Implementierung von KI-Bildverarbeitung.
Was ist industrielle Bildverarbeitung für die Qualitätskontrolle?
Industrielle Bildverarbeitung für die Qualitätskontrolle nutzt Kameras, Edge-KI und Bildverarbeitungssoftware, um Produkte automatisch zu prüfen und Prozesse in der Fertigung zu überwachen.
Diese Definition deckt zwei operativ getrennte Problemstellungen ab. Die erste ist die Produktintegrität: Das fertige Teil ist fehlerhaft. Die zweite ist die Prozessintegrität: Die Methode zur Herstellung des Teils war fehlerhaft. Beide führen zu Ausschuss. Sie erfordern unterschiedliche Instrumente, Datenströme und Reaktionen.
Der Leistungsunterschied zwischen maschineller und menschlicher Inspektion ist erheblich. KI-gestützte Bildverarbeitungssysteme erreichen eine Fehlererkennungsrate von 99,5 % oder mehr, verglichen mit 70 bis 85 % bei geschultem Personal, das repetitive Prüfungen bei laufender Bandgeschwindigkeit durchführt. Die Lücke vergrößert sich mit steigendem Durchsatz. Bei mehreren tausend Teilen pro Minute ist eine manuelle Inspektion operativ nicht mehr tragbar.
Die finanziellen Auswirkungen entsprechen diesem Leistungsgefälle. Fertigungsbetriebe verlieren schätzungsweise 3,4 Milliarden US-Dollar jährlich durch fehlerhafte Produkte, die der menschlichen Kontrolle entgehen. (iFactoryApp, 2026) Der Markt für industrielle Bildverarbeitungssysteme spiegelt diesen Druck wider: Er wurde 2024 auf 20,4 Milliarden US-Dollar geschätzt und wird bis 2030 voraussichtlich auf 41,7 Milliarden US-Dollar anwachsen, bei einer jährlichen Wachstumsrate von 13 %.
Qualitätsmanager, die mit KI-Bildverarbeitung arbeiten, verwenden ein spezifisches Vokabular: Fehlerentdeckungsrate, Inline-Inspektion, Poka-Yoke, First-Time-Right, Nacharbeitskosten. Diese Begriffe ziehen sich durch den gesamten Artikel, da sie widerspiegeln, wie das Problem in der Praxis tatsächlich erlebt wird.
Die zwei Fehlerarten, die industrielle Bildverarbeitung lösen muss
Die meisten Anbieter von KI-Bildverarbeitung für die Qualitätskontrolle behandeln ihr Produkt als eine einzige Antwort auf eine einzige Frage: Hat dieses Teil einen Fehler? Diese Sichtweise lässt die Hälfte des Problems außer Acht.
Fehlerart 1: Fehlerhafte Produkte verlassen unentdeckt die Linie.
Das Produkt ist fehlerhaft. Ein Kratzer auf der Oberfläche, eine Maßabweichung, ein fehlendes Etikett, eine beschädigte Versiegelung. Die herkömmliche Inspektion erkennt dies erst im Nachhinein, bei Stichprobenraten, die die tatsächliche Fehlerquote unterschätzen. Eine Charge mit einer Fehlerquote von 2 % besteht eine AQL-Prüfung mit 10 Stichproben in 82 % der Fälle. (iFactoryApp, 2026) Die meisten dieser Defekte erreichen den Kunden.
Fehlermodus 2: Der Prozess läuft fehlerhaft ab.
Der Bediener überspringt einen Drehmomentschritt. Das falsche Bauteil gelangt in die Montage. Die Reihenfolge der Kommissionierung ist vertauscht. Das Produkt besteht möglicherweise die visuelle Qualitätskontrolle und versagt dennoch im Praxiseinsatz. Dies ist ein Fehler bei der Prozesseinhaltung, der für Produktinspektionssysteme unsichtbar bleibt.
Warum es nicht ausreicht, nur einen Aspekt zu lösen: Eine Fertigungslinie mit vollständiger Produktinspektion, aber ohne Prozessüberwachung, wird weiterhin Rückrufe aufgrund von Reihenfolgefehlern verursachen. Eine Linie mit vollständiger Prozessüberwachung, aber ohne Produktinspektion, wird weiterhin kosmetische oder maßliche Defekte ausliefern. Beide Fehlermodi treten parallel auf. Sie erfordern parallele Lösungen.
„Das Jidoka-Zwei-Schichten-Qualitätsmodell: Produktintegrität (was vom Band läuft) und Prozessintegrität (wie die Linie läuft). Die Fehlerentdeckungsrate sinkt nur, wenn beide Schichten instrumentiert sind.“ - Jidoka Technologies
Dieses Zwei-Schichten-Modell bildet das Grundgerüst für den weiteren Verlauf dieses Artikels: die Schicht der Produktintegrität und die Schicht der Prozessintegrität.

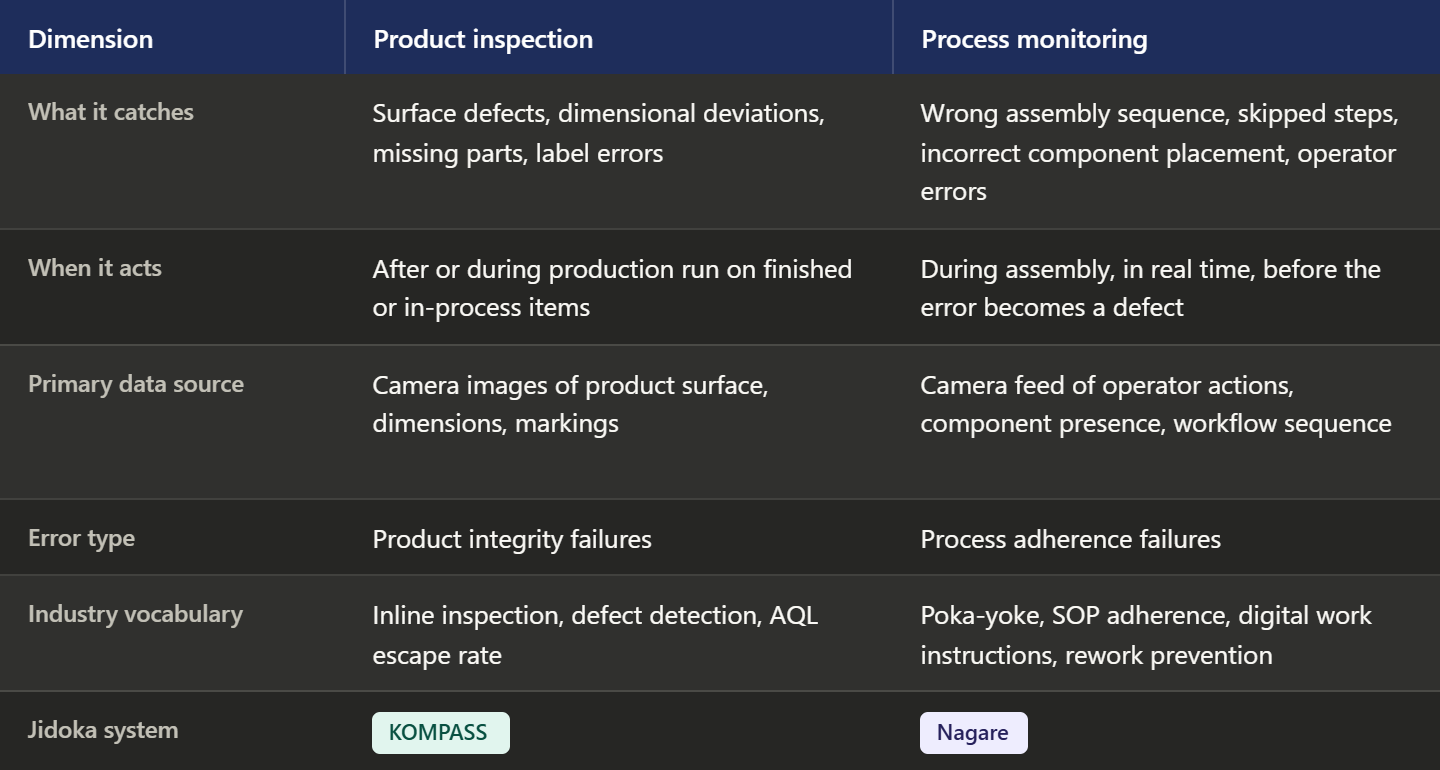

Vergleichstabelle: Produktinspektion vs. Prozessüberwachung
Wie KOMPASS die Produktinspektion handhabt
KOMPASS ist die Lösung von Jidoka für die Schicht der Produktintegrität. Sie führt eine Inline-Bildqualitätskontrolle mit bis zu 12.000 Teilen pro Minute bei einer Fehlererkennungsgenauigkeit von 99,9 % durch und inspiziert Produkte aus 360 Grad, während sie sich durch die Produktionslinie bewegen.

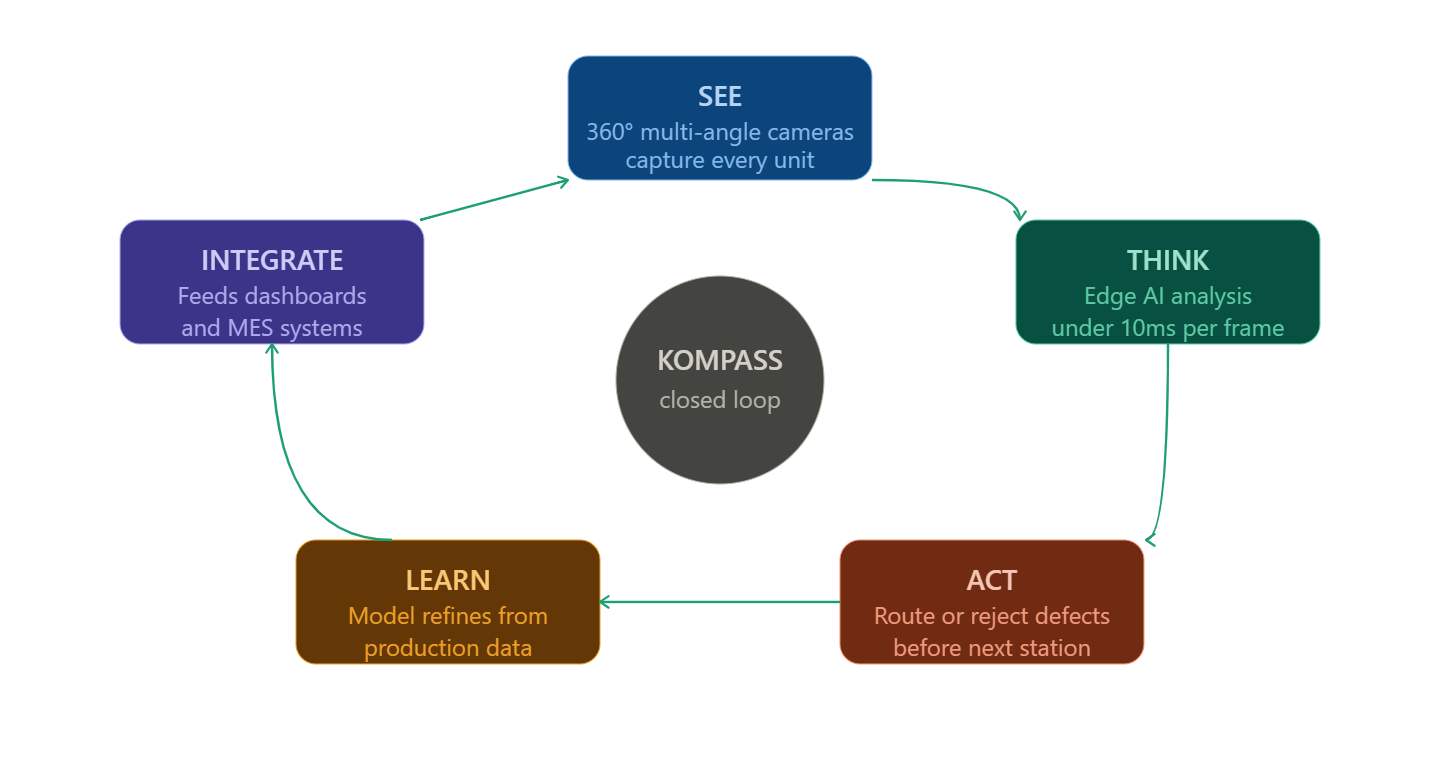

Die Architektur durchläuft einen fünfstufigen geschlossenen Regelkreis: SEHEN, DENKEN, HANDELN, LERNEN, INTEGRIEREN.
- SEHEN: Kameras mit mehreren Blickwinkeln erfassen das Produkt in Bewegung.
- DENKEN: Edge-KI analysiert jeden Frame in unter 10 ms und klassifiziert Oberflächenbeschaffenheit, Maßhaltigkeit, Vorhandensein von Etiketten und Vollständigkeit der Komponenten.
- HANDELN: Das System leitet fehlerhafte Produkte aus oder sortiert sie aus, bevor sie weiterverarbeitet werden.
- LERNEN: Das Modell lernt kontinuierlich aus Produktionsdaten und verbessert seine Genauigkeit im Laufe der Zeit ohne manuelles Nachtraining.
- INTEGRATION: Daten fließen in Qualitäts-Dashboards ein und werden mit bestehenden Manufacturing-Execution-Systemen verknüpft.
Herkömmliche KI-Bildverarbeitungssysteme stehen vor dem Kaltstart-Problem: Sie benötigen vor der Inbetriebnahme umfangreiche Bibliotheken mit Fehlerbildern, über die neue Fertigungslinien oder Produkteinführungen meist nicht verfügen. KOMPASS löst dies mit der DOJO-Self-Training-Engine. DOJO trainiert mit weniger als 10 Bildern von einwandfreien Produkten. Es sind keine Fehlerbeispiele und kein ML-Fachwissen seitens des Qualitätsteams erforderlich.
Die Falsch-Ablehnungsrate ist ebenso wichtig wie die Erkennungsrate. Die fälschliche Ablehnung eines einwandfreien Produkts verursacht unnötige Nacharbeitskosten und stört den Linienbetrieb. KOMPASS reduziert Falsch-Ablehnungen im Vergleich zu herkömmlichen KI-Bildverarbeitungssystemen um 40 %.
Branchen, in denen KOMPASS eingesetzt wird: Prüfung von Automobil-OEM-Komponenten bei Förderbandgeschwindigkeit, Verpackungs- und Etikettenprüfung im FMCG-Bereich, Integritätsprüfung von Pharmaverpackungen sowie Kontrolle von Löt- und Montageprozessen in der Elektronikfertigung.
Wie Nagare Montageprozesse überwacht
Nagare ist die Process-Integrity-Layer-Lösung von Jidoka. Während KOMPASS das Produkt prüft, überwacht Nagare die Arbeitsweise. Es verfolgt Bedieneraktionen, die Anwesenheit von Komponenten und die Montagereihenfolge in Echtzeit über vorhandene Kameras. In den meisten Fällen ist keine neue Kamerahardware erforderlich.
Die gleiche SEE / THINK / ACT / LEARN / INTEGRATE Architektur kommt mit unterschiedlichen Eingangsdaten zum Einsatz. Die Kameras von Nagare erfassen Prozesssignale: Was der Bediener gerade tut, ob das richtige Bauteil verwendet wird und ob der Stationsstatus dem Arbeitsschritt entspricht. Die THINK-Phase validiert diese Signale anhand von SOPs und digitalen Arbeitsanweisungen. Bei einer Abweichung löst ACT einen Poka-Yoke-Alarm aus oder stoppt die Station, bevor das Teil zur nächsten Zelle gelangt.
Dieser Unterschied ist entscheidend. KOMPASS erkennt einen Fehler, nachdem er entstanden ist. Nagare verhindert den Prozessfehler, bevor ein Defekt überhaupt entstehen kann.
Die Leistungsergebnisse durch Nagare-Implementierungen: 30 % Steigerung der Prozesstreue, 35 % weniger Nacharbeit, 25 % Produktivitätssteigerung und 30 % weniger Prozessabweichungen.
„Nagare überwacht jeden Montageschritt mit vorhandenen Kameras, stellt eine 100-prozentige SOP-Einhaltung sicher und reduziert Nacharbeiten um 35 %, ohne dass Investitionen in neue Hardware erforderlich sind.“ - Jidoka Technologies
Zwei zusätzliche Funktionen zeichnen Nagare in der Fertigung besonders aus.
Der AI Buddy Mode unterstützt Bediener in Echtzeit und erfasst individuelle Qualifikationsniveaus. Mit zunehmender Erfahrung sinkt der Betreuungsaufwand. Neue Mitarbeiter erreichen schneller die volle Einsatzfähigkeit. Das Ergebnis ist ein niedrigeres Verhältnis von Vorgesetzten zu Bedienern, ohne dass die Fehlerquote steigt.
Die Edge-AI-Implementierung verarbeitet alle Daten direkt vor Ort. Es besteht keine Abhängigkeit von der Cloud. Dies löst direkt die Bedenken hinsichtlich Datenschutz und Latenzzeiten, die den Einsatz von KI in der Automobil- und Pharmaproduktion oft verhindern, da Prozessdaten dort vertraulich sind und Latenzzeiten nicht toleriert werden können.
ROI-Zeitrahmen: Nagare lässt sich auf bestehender Kamerainfrastruktur einsetzen und liefert innerhalb von 12 Monaten einen Return on Investment.
Wann benötigen Sie KOMPASS, Nagare oder beides?
Dies ist die entscheidende Frage. Die Technologie ist eindeutig. Die schwierigere Frage ist, vor welchem Problem Sie tatsächlich stehen.
Das Quality Problem Diagnostics Framework von Jidoka Technologies ist eine Selbsteinschätzung mit vier Fragen, die Hersteller zur richtigen Lösung führt. Gehen Sie diese nacheinander durch.
F1: Wo entstehen Ihre Fehler?
Wenn es sich um Produktfehler handelt, wie Maßabweichungen, Oberflächenschäden, fehlende Komponenten oder Etikettierfehler, ist die Produktintegritätsebene nicht unter Kontrolle. KOMPASS ist hier die Lösung. Wenn Fehler auf Prozessfehler zurückzuführen sind, wie falsche Montagesequenzen, falsche Komponenten oder übersprungene Arbeitsschritte, ist die Prozessintegritätsebene nicht unter Kontrolle. Nagare ist hier die Lösung.
F2: Wie hoch ist Ihre Fehlerentdeckungsrate?
Wenn Ihr stichprobenbasierter AQL-Prozess fehlerhafte Chargen durchlässt, liegt das Problem der Fehlerentdeckungsrate an einer Lücke in der Produktprüfung. KOMPASS schließt diese Lücke mit einer 100-prozentigen Inline-Bildverarbeitung zur Qualitätskontrolle. Wenn Ihre ausgehende Fehlerquote zwar niedrig ist, aber die Kosten für Nacharbeit und Ausschuss hoch bleiben, werden die Kosten vorgelagert absorbiert. Nagare ist hier der wichtigste Hebel.
F3: Wie sieht Ihre aktuelle Prüfinfrastruktur aus?
KOMPASS erfordert eine Hardware-Integration: eine modulare Bildverarbeitungsinfrastruktur, die mit Förderbändern und Ausschleusmechanismen verbunden ist. Nagare lässt sich in den meisten Fällen auf bestehenden CCTV-Kameras einsetzen. Wenn das Investitionsbudget begrenzt ist, ist Nagare die schnellere erste Implementierung. Die Bereitstellung von KOMPASS dauert von der Installation bis zur Produktionsreife 6 bis 8 Wochen.
F4: Welche Fehlerart erreicht den Kunden?
Reklamationen aufgrund von Produktfehlern, Kratzern, Maßabweichungen oder fehlenden Teilen deuten auf KOMPASS hin. Reklamationen oder Compliance-Verstöße aufgrund von Montagefehlern, fehlenden Prozessschritten oder falschen Komponenten deuten auf Nagare hin. Wenn beide Probleme auftreten, sind beide Systeme erforderlich.

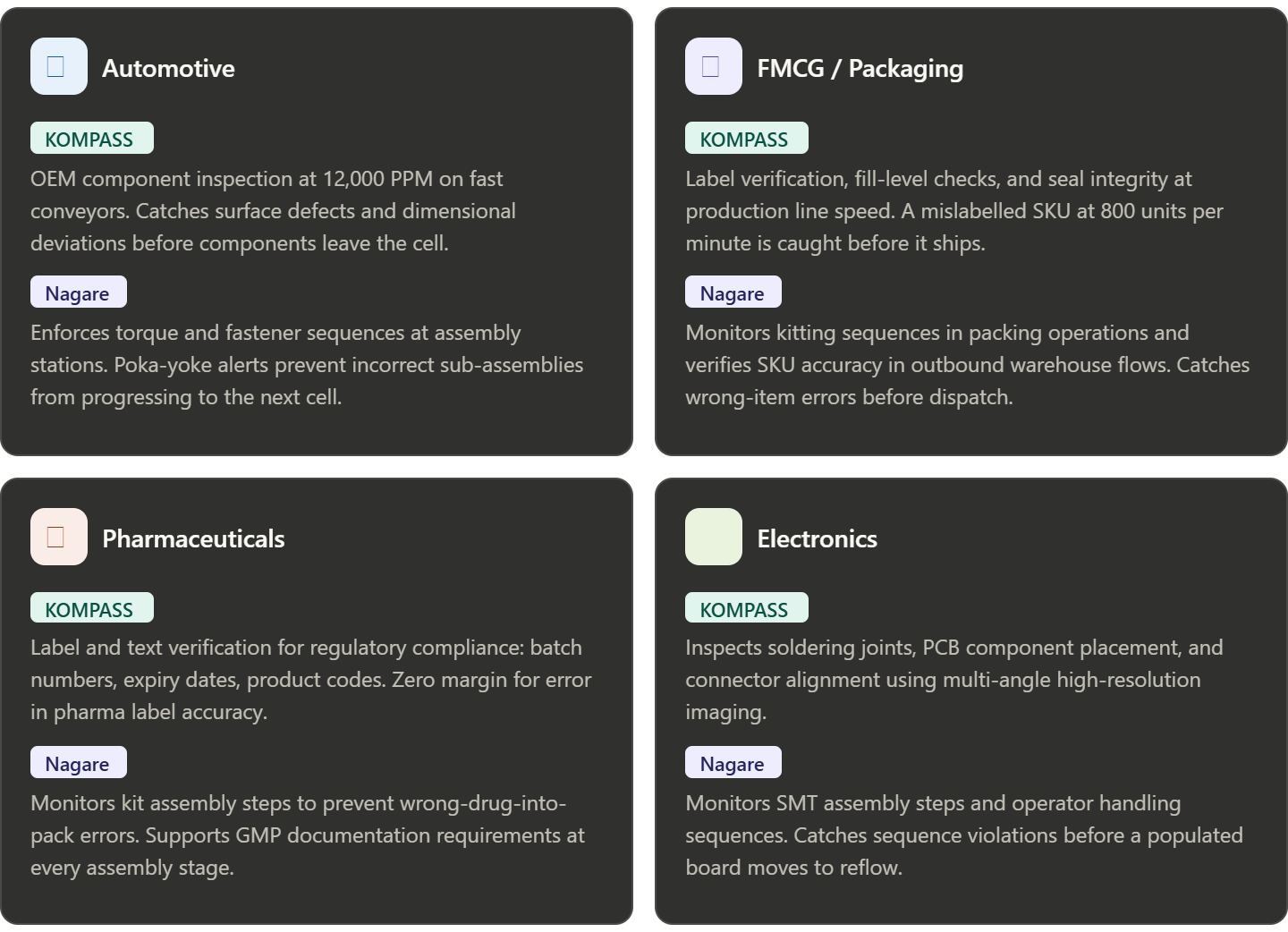

Bildverarbeitung für die Qualitätskontrolle in verschiedenen Branchen
Die Aufteilung zwischen KOMPASS und Nagare gestaltet sich je nach Sektor unterschiedlich. Jede der unten genannten Branchen kombiniert beide Ebenen, jedoch unterscheiden sich die spezifischen Fehlerarten.
1. Automobilindustrie
KOMPASS übernimmt die Inspektion von OEM-Bauteilen bei 12.000 PPM auf schnellen Förderbändern und erkennt Oberflächenfehler, Maßabweichungen sowie Unvollständigkeiten bei der Montage, bevor die Komponenten die Zelle verlassen. Nagare überwacht Drehmomentsequenzen und Montageschritte an den Arbeitsstationen und verhindert durch Poka-Yoke-Warnungen, dass fehlerhafte Baugruppen in die nächste Zelle gelangen. Ein zu fest angezogenes Befestigungselement und ein fehlendes Befestigungselement sind zwei verschiedene Probleme. Das eine ist das Einsatzgebiet von KOMPASS. Das andere das von Nagare.
2. FMCG und Verpackung
KOMPASS führt Etikettenprüfungen, Füllstandskontrollen und Siegelintegritätsprüfungen in Produktionsgeschwindigkeit durch. Ein falsch etikettierter Artikel bei 800 Einheiten pro Minute wird erkannt, bevor er versendet wird. Nagare überwacht Kommissioniersequenzen bei Verpackungsvorgängen und verifiziert die SKU-Genauigkeit bei ausgehenden Warenströmen. Ein Produkt kann korrekt aussehen und dennoch der falsche Artikel für den falschen Auftrag sein.
3. Pharmazeutika
KOMPASS übernimmt die Etiketten- und Textprüfung zur Einhaltung gesetzlicher Vorschriften: Chargennummern, Verfallsdaten, Produktcodes. Der Spielraum für Fehler bei der Etikettengenauigkeit in der Pharmaindustrie ist praktisch gleich null. Nagare überwacht die Montageschritte von Kits, um Fehler bei der Bestückung zu vermeiden, und unterstützt die GMP-Dokumentationsanforderungen. Ein Etikett, das die Sichtprüfung auf dem falschen Produkt besteht, ist der Fehler, der Karrieren beendet.
4. Elektronik
KOMPASS inspiziert Lötstellen, die Platzierung von PCB-Komponenten und die Ausrichtung von Steckverbindern mittels hochauflösender Multi-Winkel-Bildgebung. Nagare überwacht SMT-Montageschritte und die Handhabungsabläufe der Bediener und erkennt Sequenzverstöße, bevor eine bestückte Platine in den Reflow-Prozess gelangt.
Laut dem U.S. National Institute of Standards and Technology (NIST) machen Fehler etwa 10 % der gesamten Herstellungskosten aus. Diese 10 % verteilen sich auf Fehler bei der Produktintegrität (Aufgabenbereich von KOMPASS) und Fehler bei der Prozesseinhaltung (Aufgabenbereich von Nagare). Die meisten Hersteller nutzen nur ein Instrument. Die Kosten für das andere bleiben in Form von Nacharbeit, Ausschuss und Rücksendungen verborgen.
Fazit
Jeder Qualitätsmanager kennt diese Geschichte: Investitionen in Inspektionstechnologie, die dennoch zu Rückrufen führen, oder Nacharbeitskosten, die trotz vorgelagerter Automatisierung nicht sinken. Der Grund ist fast immer derselbe. Produktqualität und Prozessqualität sind zwei getrennte Probleme, die zwei getrennte Lösungen erfordern.
KOMPASS überwacht, was Ihre Linie verlässt. Nagare überwacht, wie es hergestellt wird. Beide Systeme einzusetzen, ist das, was Jidoka unter First-Time-Right-Produktion versteht. Wenn Sie wissen, welches Problem bei Ihnen vorliegt, ist der nächste Schritt ein Gespräch. Wenn Sie sich nicht sicher sind, ist das Quality Problem Diagnostics Framework in diesem Artikel der richtige Ausgangspunkt.
Buchen Sie eine Jidoka-Demo unter jidoka-tech.
Häufig gestellte Fragen
1. Was ist der Unterschied zwischen Machine Vision und Computer Vision in der Fertigung?
Machine Vision bezeichnet industrielle Bildverarbeitungssysteme, die für spezifische, kontrollierte Inspektionsaufgaben bei Produktionsgeschwindigkeit entwickelt wurden und in der Regel dedizierte Hardware und Algorithmen verwenden. Computer Vision ist das breitere Feld der KI, das das Bildverständnis in verschiedenen Umgebungen abdeckt. In der Qualitätskontrolle der Fertigung ist Machine Vision die angewandte Teilmenge: zweckgebunden, inline und mit sofortiger Entscheidungsfindung. Die beiden Begriffe werden in der Anbieterliteratur synonym verwendet, beschreiben jedoch unterschiedliche Anwendungsbereiche.
2. Wie genau ist KI-gestützte Machine Vision für die Qualitätsprüfung?
Aktuelle KI-Bildverarbeitungssysteme erreichen an trainierten Produktionslinien eine Fehlererkennungsrate von 99,5 % bis 99,9 %. Die menschliche Sichtprüfung kommt unter konstanten Bedingungen auf 70 bis 85 % und sinkt bei Ermüdung, Schichtwechseln oder hohem Durchsatz weiter ab. Die Genauigkeitslücke vergrößert sich mit steigender Produktionsgeschwindigkeit: Bei 12.000 Teilen pro Minute ist eine manuelle Prüfung operativ unmöglich. Zudem arbeitet die KI-Bildverarbeitung schichtübergreifend konsistent, was bei menschlichen Prüfern nicht der Fall ist.
3. Können Bildverarbeitungssysteme ohne Änderungen an der Produktionslinie eingesetzt werden?
Prozessüberwachungssysteme wie Nagare sind speziell für den Betrieb mit bestehender CCTV-Infrastruktur konzipiert und erfordern in den meisten Fällen keine neue Kamerahardware. Produktinspektionssysteme wie KOMPASS benötigen modulare Bildverarbeitungshardware, die in Förderbänder und Ausschleusmechanismen integriert wird, wobei die modulare Infrastruktur von Jidoka jedoch eine Anbindung an bestehende Automatisierungslösungen ermöglicht. Die Implementierungsdauer für KOMPASS beträgt von der Installation bis zur Produktionsreife 6 bis 8 Wochen; Nagare-Systeme können unter Nutzung vorhandener Kameras schneller in Betrieb genommen werden.
4. Wie sieht der ROI-Zeitraum für die Qualitätskontrolle mittels Bildverarbeitung aus?
Der ROI hängt von den aktuellen Fehlerquoten, den Nacharbeitskosten und dem Personalaufwand für die Inspektion ab. Hersteller, die KI-Qualitätskontrollen implementieren, berichten von Fehlerrückgängen um bis zu 50 % und Verbesserungen der Inspektionszyklen um 30 bis 50 % (Branchen-Benchmarks 2025 bis 2026). Für Nagare wird bei Nutzung der vorhandenen Kamerainfrastruktur ein ROI-Zeitraum von 12 Monaten angegeben. Die ROI-Zeiträume für KOMPASS variieren je nach Branche; in der Pharma- und Automobilindustrie, wo hohe Kosten durch Rückrufaktionen drohen, amortisiert sich die Investition in der Regel innerhalb von 6 bis 18 Monaten.
5. Ersetzt die Bildverarbeitung menschliche Qualitätsprüfer?
Die Bildverarbeitung zur Qualitätskontrolle ergänzt die Inspektion, indem sie hochfrequente, repetitive Erkennungsaufgaben übernimmt, die die menschliche Leistungsfähigkeit übersteigen. In der Praxis führt dies in den meisten Fällen dazu, dass das Prüfpersonal für höherwertige Qualitätstätigkeiten, Ursachenanalysen und die Bearbeitung von Ausnahmefällen eingesetzt wird. Nagare bietet speziell einen KI-Buddy-Modus, der Bediener anleitet und ihre Kompetenzentwicklung nachverfolgt, wodurch menschliche Fähigkeiten gestärkt statt ersetzt werden.
