La fabrication de produits électroniques modernes évolue rapidement. Vous avez besoin d'une qualité d'impression au pochoir parfaite pour survivre. Les données montrent 60 % des problèmes SMT commencent ici. Trouver une erreur lors de l'inspection de la pâte à souder vous permet d'économiser beaucoup d'argent. Cela permet d'éviter des retouches coûteuses par la suite.
Ce guide montre comment Détection des défauts SPI vous aide à détecter rapidement les petites erreurs. Vous verrez pourquoi la mesure de la pâte à souder 3D est indispensable pour l'assemblage SMT.
Aujourd'hui, l'inspection de la pâte à souder permet de maintenir la qualité de votre assemblage de circuits imprimés à un niveau élevé. Utiliser inspection optique automatisée et une détection des défauts en temps réel pour vérifier la mesure de la hauteur de la pâte et arrêter les défaillances.
Identifier les 8 défauts critiques de la pâte à souder
Pour que votre ligne continue de fonctionner, vous devez savoir exactement ce que vous mesurez. Les systèmes d'inspection de la pâte à souder ne se contentent pas de vérifier la présence de pâte. Ils utilisent la mesure 3D de la pâte à souder pour cartographier chaque dépôt.
Cela améliore la qualité d'impression de vos pochoirs en détectant les erreurs à un stade précoce. Voici les huit principaux problèmes rencontrés par la détection des défauts SPI :
Défaut de pâte à souder #1. Pâte insuffisante : Cela se produit lorsque la mesure de la hauteur de la pâte tombe en dessous du seuil requis. Sans suffisamment de matériau, le joint n'a pas la résistance nécessaire pour résister aux contraintes thermiques. Cela conduit souvent à des circuits « ouverts » où aucune connexion électrique n'existe.
Défaut de pâte à souder #2. Pâte excessive : Trop de matériel est tout aussi mauvais que trop peu. Cela conduit à pontage en pâte à souder et crée des « boules de soudure » salissantes qui peuvent rouler sur le plateau et provoquer des courts-circuits aléatoires plus tard. L'inspection de la pâte à souder maintient le volume entre 100 et 150 microns.
Défaut de pâte à souder #3. Pontage à souder : Cela se produit lorsque la pâte relie deux pastilles qui doivent rester séparées. Cela crée un court-circuit électrique immédiat. La détection des défauts SPI détecte ces ponts avant que vous ne placiez les composants, vous évitant ainsi une panne permanente.
Défaut de pâte à souder #4. Impression offset : Si le pochoir se déplace ne serait-ce que légèrement, la pâte manque le tampon. Cela nuit à la qualité de l'assemblage des circuits imprimés car le composant ne reste pas à plat. L'inspection de la pâte à souder détecte ce désalignement avant que la carte ne passe à l'étape suivante.
Défaut de pâte à souder #5. Déformations de forme (pic) : Également appelées « oreilles de chien », ce sont des pointes acérées sur le dessus de la pâte. Ils se produisent lorsque le racloir tire la pâte vers le haut. Cela affecte l'assemblage SMT car le composant risque de ne pas appuyer uniformément.
Défaut de pâte à souder #6. Saignement : Lorsque la pâte s'étend à l'extérieur de la zone du tampon, cela s'appelle un saignement. Cela se produit lorsque le joint entre le pochoir et la planche échoue. L'inspection de la pâte à souder indique qu'il s'agit d'un risque majeur de courts-circuits futurs.
Défaut de pâte à souder #7. Affaissement : C'est à ce moment que la hauteur de la pâte diminue et que le dépôt s'étale après l'impression. Cela se produit généralement en raison d'une humidité élevée ou d'une ancienne pâte. L'inspection du volume de pâte détecte cet effet de « fusion » avant qu'il ne se transforme en pont.
Défaut de pâte à souder #8. Ouvertures obstruées : Les points de collage manquants indiquent que vous devez vérifier l'ouverture du pochoir. Si les petits trous du pochoir sont obstrués, vous obtenez des erreurs « Ignorer » ou « Ne pas coller ». L'inspection de la pâte à souder permet de détecter immédiatement ces dépôts manquants.
La correction de ces huit défauts garantit votre Assemblage SMT reste fiable. Examinons maintenant la technologie qui permet à l'inspection de la pâte à souder de fonctionner si bien.
Comment fonctionne la technologie d'inspection de la pâte à souder 3D
L'inspection moderne de la pâte à souder ne se limite pas à prendre une photo. Il crée une carte numérique de votre tableau. Les meilleurs systèmes utilisés en 2026 Profilométrie à mesure de phase (PMP) pour obtenir des résultats exacts.
Cette technologie utilise la lumière pour voir ce qui manque à un appareil photo plat. Cela garantit que la qualité d'impression de vos pochoirs reste parfaite, même avec de petits composants.
- Projection de lumière structurée : La machine projette des motifs lumineux sur le circuit imprimé. C'est ce que l'on appelle la mesure 3D de la pâte à souder. Ces motifs se plient lorsqu'ils entrent en contact avec la pâte.
- Reconstruction en 3D : Des caméras à haute vitesse surveillent la courbure de la lumière. Le système calcule ensuite la mesure de la hauteur de la pâte, la surface et le volume total. Cela permet de créer un modèle 3D avec une précision inférieure au micron.
- Classification de l'IA : L'utilisation des systèmes d'aujourd'hui Réseaux de neurones convolutifs (CNN) pour la détection des défauts SPI. Cette IA apprend à distinguer un défaut réel d'une ombre. Il réduit les fausses alarmes et maintient la ligne en mouvement.
- Feedback en boucle fermée : C'est la partie la plus intelligente. Si le système constate un pontage de la pâte à souder ou un faible volume, il répond à l'imprimante. Il peut indiquer à l'imprimante de régler la raclette ou d'essuyer le pochoir automatiquement.
Cette technologie permet à votre assemblage SMT de rester rapide et précis. Il vous permet de détecter les défauts en temps réel que les humains ne peuvent tout simplement pas égaler. Comparons ensuite l'inspection de la pâte à souder à l'inspection optique automatisée pour voir comment elles fonctionnent ensemble.
SPI contre AOI : une synergie stratégique en matière de qualité
Beaucoup de gens pensent inspection optique automatisée (AOI) peut remplacer l'inspection de la pâte à souder. Ce n'est pas comme ça que ça fonctionne dans la vraie vie. Ces deux systèmes sont partenaires.
Ils travaillent ensemble pour maintenir la qualité de votre assemblage de circuits imprimés à un niveau élevé. Alors que SPI détecte des problèmes au début, AOI vérifie le résultat final. L'utilisation des deux permet d'obtenir les meilleurs résultats d'assemblage SMT.

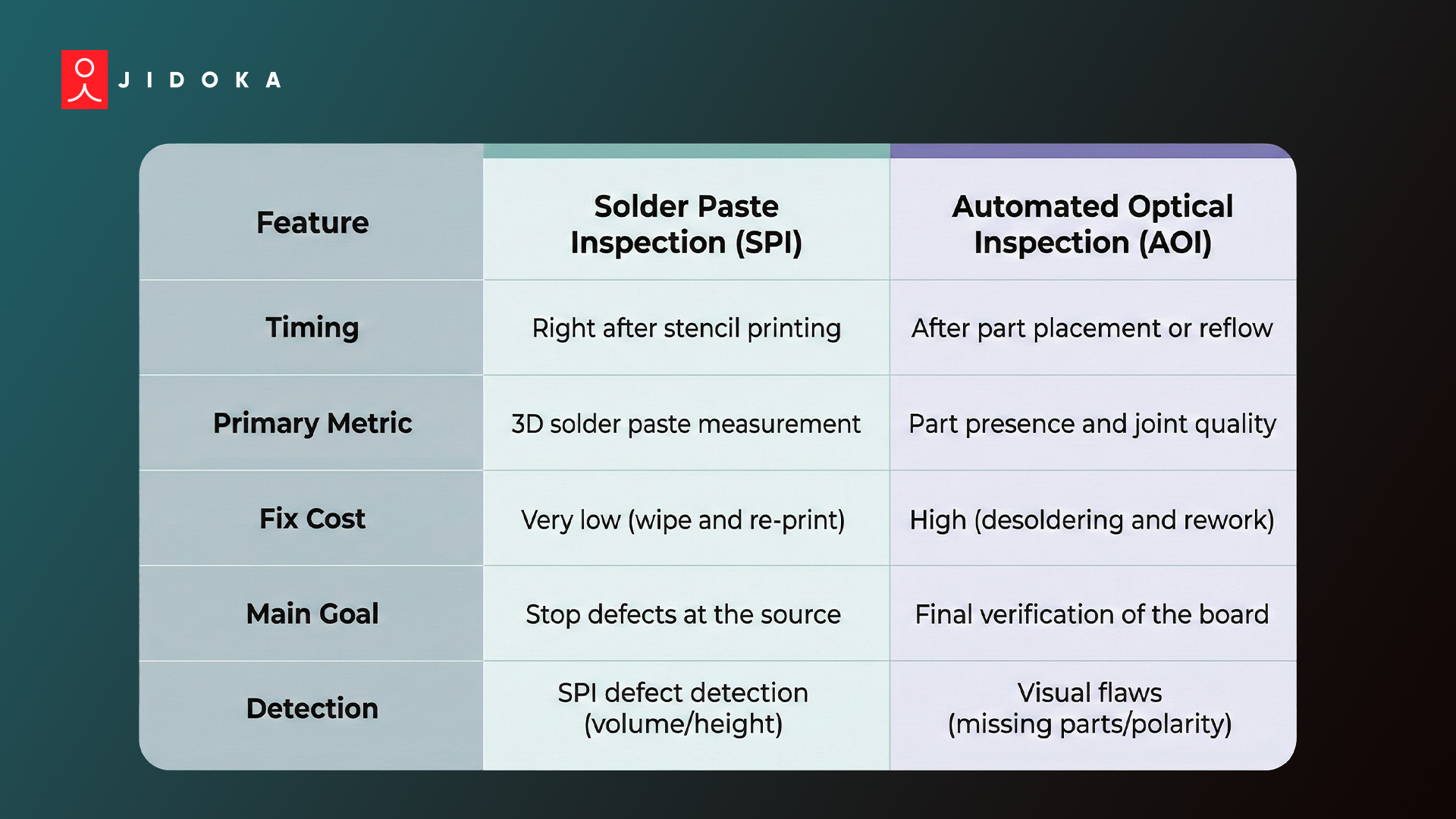

Comparaison du SPI et de l'AOI dans la gamme SMT :
Ce tableau montre pourquoi l'inspection de la pâte à souder est une solution intelligente. Si AOI détecte un court-circuit ultérieurement, vous pouvez consulter les données SPI. Cela vous permet de voir si le problème est dû à une mauvaise qualité d'impression au pochoir.
La liaison de ces machines crée une boucle de détection des défauts en temps réel. Cette connexion vous permet de trouver la cause première de toute défaillance. En utilisant conjointement l'inspection de la pâte à souder et l'AOI, vous vous assurez que chaque carte est parfaite.
Voyons maintenant comment vous pouvez améliorer votre processus d'impression pour éviter complètement ces défauts.
Optimisation du processus d'impression au pochoir
La prévention permet d'économiser plus d'argent que la détection. Vous voulez éliminer les défauts avant qu'ils ne surviennent afin de garder vos rapports d'inspection de la pâte à souder propres.
Concentrez-vous sur ces quatre domaines pour améliorer la qualité d'impression de vos pochoirs :
1. Design du pochoir : Utilisez des pochoirs découpés au laser avec un nano-revêtement. La vérification de l'ouverture de votre pochoir doit indiquer les ouvertures 10 à 20 % plus petits que les coussinets. Cela permet d'éviter que la pâte à souder ne colle sur les petites pièces.
2. Paramètres de la raclette : Réglez votre vitesse entre 20 à 40 mm/seconde. Si tu vas trop vite, tu obtiens un « pic ». Si vous exercez trop de pression, vous retirez la pâte des trous, ce qui gâche la mesure de la hauteur de la pâte.
3. Contrôle environnemental : La pâte à souder est sensible. Maintenez votre usine à ENTRE 20 ET 25 °C. L'humidité doit rester en dessous de 60 %. Une humidité élevée provoque l'affaissement de la pâte, ce qui nuit à la qualité de l'assemblage de votre PCB.
4. Maintenance régulière : Utilisez un nettoyeur automatique pour pochoirs toutes les quelques impressions. Les trous obstrués sont la principale raison des alarmes de détection de défauts SPI. Des pochoirs propres garantissent une inspection parfaite du volume de pâte à chaque fois.
La gestion de ces étapes rend votre assemblage SMT beaucoup plus fluide. Cela garantit que la mesure de votre pâte à souder 3D reste dans les bonnes limites. Voyons maintenant comment Jidoka Tech utilise l'IA pour rendre l'ensemble de ce processus encore plus intelligent.
Mise en œuvre d'une inspection intelligente de la pâte à souder avec Jidoka Tech
Pour les installations confrontées à une forte demande, Technologie Jidoka propose un système d'inspection alimenté par l'IA qui fonctionne sous pression. Leur équipe aligne les caméras et l'éclairage pour que le système fonctionne à chaque quart de travail.
Les plantes utilisant cette configuration obtiennent des résultats cohérents, même à Plus de 12 000 pièces par minute et 300 millions d'inspections par jour. Jidoka combine deux outils pour aller au-delà des contrôles standards.
1. BOUSSOLE atteint Précision de 99,8 % et plus en passant en revue les cadres dans moins de 10 ms. Il gère facilement les métaux réfléchissants et les pièces texturées.
2. NAGARE pistes 100 % des étapes d'assemblage pour signaler les pièces manquantes ou les séquences erronées. Cela vous permet de réduire les retouches en De 20 à 35 %.
En fonctionnant sur des unités périphériques locales, ce système IA d'inspection en ligne évite les retards et garantit l'exactitude des données d'inspection de votre pâte à souder en temps réel. Réservez une consultation avec Jidoka Tech dès aujourd'hui pour découvrir comment notre détection des défauts en temps réel peut transformer votre chaîne de production.
Conclusion : la voie vers une fabrication zéro défaut
La pâte à souder est la colle de tous les appareils électroniques. Lorsque l'inspection de la pâte à souder échoue, vous êtes confronté à des problèmes cachés tels que des joints fragiles et des courts-circuits irréguliers. Des erreurs non détectées entraînent des défaillances sur le terrain, des rappels coûteux et une atteinte à la réputation de la marque. Un seul mauvais lot peut anéantir vos profits et freiner votre croissance.
Ne laissez pas une mauvaise qualité d'impression au pochoir compromettre votre succès. Technologie Jidoka fournit à la solution un système d'inspection alimenté par l'IA qui détecte les erreurs avant qu'elles ne quittent l'usine.
Protégez votre matériel et vos clients grâce à une détection efficace des défauts en temps réel. Connectez-vous à Jidoka Tech dès aujourd'hui.
FAQs
1. Le SPI peut-il détecter les défauts à l'intérieur des cartes multicouches ?
Non, l'inspection de la pâte à souder ne vérifie que la surface. Pour les défauts internes ou les joints cachés, vous avez besoin d'une inspection par rayons X automatisée. Cependant, la détection des défauts SPI garantit une qualité d'impression parfaite au pochoir avant même que ces couches ne soient assemblées dans le produit final.
2. Le SPI 3D est-il nécessaire pour les composants à grand pas ?
Oui Même pour les grandes pièces, la mesure 3D de la pâte à souder est vitale. Il suit la mesure de la hauteur et du volume de la pâte pour éviter de fragiliser les joints. Ce niveau de détection des défauts en temps réel garantit la fiabilité de votre assemblage SMT et maintient une qualité d'assemblage de circuits imprimés élevée.
3. À quelle fréquence dois-je étalonner le système SPI ?
La plupart des systèmes effectuent un auto-contrôle au démarrage. Cependant, vous devez utiliser un master board certifié hebdomadaire. Cela garantit que la mesure de votre pâte à souder 3D reste précise, en particulier lorsque les changements de température ou d'humidité affectent la qualité globale de l'impression au pochoir.
4. Le SPI aide-t-il à vérifier l'ouverture du pochoir ?
Absolument. En détectant les « sauts » ou les points manquants, le système assure une vérification constante de l'ouverture du pochoir. Il vous alerte immédiatement en cas de trous obstrués. Cette inspection automatique du volume de pâte arrête les défaillances d'assemblage SMT à la source avant qu'elles ne deviennent coûteuses.
5. Comment le SPI empêche-t-il le pontage de la pâte à souder ?
Le système utilise une mesure 3D de la pâte à souder pour identifier le moment où la pâte se répand entre les pastilles. En détectant instantanément le pontage de la pâte à souder, il déclenche un effacement automatique du pochoir. Cela permet de maintenir la qualité de votre assemblage de circuits imprimés à un niveau élevé et de protéger votre chaîne de montage SMT.
