La fabrication de puces à 5 nm rend l'inspection des plaquettes plus difficile que jamais. Les défauts atteignent désormais l'échelle atomique là où la lumière fait défaut. Le marché de l'inspection des plaquettes se développe rapidement.
Vous avez besoin d'outils qui détectent ce que les autres oublient. La détection des défauts optiques standard vous permet de gagner en rapidité. Utilisez l'inspection par faisceau d'électrons pour détecter de minuscules défauts subnanométriques. Les usines intelligentes utilisent la classification des défauts par IA pour accélérer le travail.
Ce guide montre comment l'inspection des plaquettes semi-conductrices évoluera en 2026. Vous apprendrez à mélanger ces outils pour obtenir de meilleurs rendements et une production sans défaut.
Inspection optique des plaquettes : comprendre les méthodes Brightfield, Darkfield et DUV
Les usines comptent sur la lumière pour inspecter rapidement les plaquettes lors de gros volumes de production. Ces outils détectent les problèmes de surface sans toucher le silicium.
1. Brightfield Inspection : le fabuleux cheval de bataille
L'inspection en champ clair utilise une lumière de 193 nm pour détecter les défauts sur un fond lumineux. Il offre le meilleur contrôle du processus pour les particules de surface et les rayures. Vous obtenez un débit élevé, mais cette méthode ignore les défauts stochastiques cachés au plus profond des nœuds avancés. Il reste la norme en matière de détection des défauts optiques.
2. Inspection en fond noir : contraste amélioré pour une détection complexe
L'imagerie en fond noir frappe la plaquette selon un angle pour mettre en évidence une minuscule lumière diffusée. Cela crée un contraste élevé pour les erreurs de motif subtiles. C'est vital pour inspection de plaquettes semi-conductrices lorsque vous utilisez la lithographie EUV. Vous détectez plus d'anomalies que Brightfield tout en maintenant la vitesse dont votre ligne de production a besoin.
3. Inspection dans l'ultraviolet profond (DUV) : capacité de nœud avancée
Les outils DUV poussent la détection des défauts optiques à ses limites physiques. Ces systèmes utilisent de courtes longueurs d'onde pour voir des caractéristiques jusqu'à 65 nm. Bien que le DUV facilite le contrôle des processus, il ne peut toujours pas égaler la technologie des faisceaux d'électrons. Vous l'utilisez pour détecter les défauts du pont avant de passer à des méthodes plus précises.
Les outils optiques fonctionnent bien jusqu'à ce que les défauts disparaissent sous la portée de la lumière. Pour voir plus petit, vous devez passer à l'inspection par faisceau d'électrons pour une clarté inférieure au nanomètre.
Inspection par faisceau d'électrons : dépasser les limites optiques pour atteindre une résolution inférieure au nanomètre
La détection de défauts optiques standard heurte un mur au niveau du nœud 5 nm. Vous avez besoin d'une inspection par faisceau d'électrons pour détecter de minuscules défauts mortels que les outils légers ne peuvent tout simplement pas voir.
1. Technologie E-Beam et résolution subnanométrique
L'inspection moderne par faisceau d'électrons atteint une résolution de 3 nm ou plus. Cette technologie de faisceau d'électrons utilise des électrons de haute énergie pour cartographier les failles de surface et souterraines. Il détecte les minuscules défauts stochastiques des résistances EUV qui entraînent une perte de rendement.
- Utilisez la technologie du faisceau d'électrons pour obtenir des détails de 0,7 nm.
- Détectez les courts-circuits électriques dans les nœuds avancés.
- Mesurez les défauts stochastiques dans de minuscules trous de contact.
2. Systèmes à faisceaux électroniques multifaisceaux : relever le défi du débit
Nouveau outils multifaisceaux résoudre l'ancien problème de vitesse lors de l'inspection des plaquettes. Ces systèmes utilisent jusqu'à 100 colonnes pour numériser en parallèle. Vous obtenez un 15 fois plus de vitesse pour un meilleur contrôle des processus lors des cycles de production à volume élevé.
- Scannez plusieurs zones de la plaquette en même temps.
- Réduisez les temps d'inspection des plaquettes de 90 %.
- Augmentez le courant total pour accélérer les transferts de détection des défauts optiques.
3. Faisceau électronique accéléré par l'IA : compromis entre débit et résolution changeants
Les usines utilisent la classification des défauts par IA pour diriger les faisceaux uniquement vers les points chauds à haut risque. Cette approche intelligente utilise modèles CNN d'apprentissage en profondeur et des conceptions de puces pour détecter les défauts. Cela rend l'inspection de vos plaquettes semi-conductrices beaucoup plus efficace.
- Lien GDSII des plans de recettes d'inspection par faisceau d'électrons.
- Concentrez-vous sur les domaines présentant un risque élevé de défauts stochastiques.
- Accélérez la classification automatique des défauts pour des rendements plus rapides.
Un matériel précis nécessite des cerveaux intelligents pour donner un sens aux données. Vous verrez ensuite comment la classification des défauts par l'IA transforme ces images nettes en informations de fabrication en temps réel.
Classification des défauts basée sur l'IA : l'apprentissage en profondeur transforme l'intelligence d'inspection
Un logiciel intelligent fait désormais le gros du travail pour votre usine. La classification des défauts par IA transforme les images brutes en données claires pour vous aider à corriger rapidement votre processus d'inspection des plaquettes.
1. Réseaux neuronaux convolutifs pour la reconnaissance automatique des défauts
Les modèles CNN d'apprentissage en profondeur reconnaissent des motifs tels que des rayures ou des particules avec une précision de 99 %. Ces réseaux fonctionnent 50 fois plus vite que les humains pour accélérer l'inspection de vos plaquettes. Vous obtenez des résultats cohérents sur tous les nœuds avancés sans fatigue. Il améliore considérablement votre classification automatique des défauts.
- Il améliore la précision de la détection des défauts optiques.
- Il identifie les défauts mortels en quelques millisecondes.
- Il traite des milliers d'images par heure.
2. Flux de travail de classification automatique des défauts et apprentissage continu
Votre flux de travail automatisé de classification des défauts reste précis en tirant parti des nouvelles données. Les drapeaux du système défauts stochastiques et met automatiquement à jour la bibliothèque globale. Cette boucle améliore le contrôle du processus au fil du temps lors de l'inspection des plaquettes semi-conductrices. Vous pouvez entraîner le modèle avec seulement 20 images.
- Il élimine les erreurs de saisie manuelle des données.
- Il s'adapte à de multiples lignes de production.
- Il réduit les fausses alarmes de 90 %.
3. Inspection basée sur l'IA axée sur la conception : ciblage des points chauds de défaillance
L'IA axée sur la conception utilise des plans de puces pour indiquer à vos outils exactement où chercher. Il relie les fichiers GDSII aux données d'inspection de vos plaquettes pour trouver les points chauds. Cela vous permet de détecter les défauts stochastiques dans les modèles denses. Cela rend votre technologie de faisceau d'électrons plus efficace.
- Il se connecte à vos outils d'inspection E-beam.
- Il cible les zones à haut risque, telles que les vias denses.
- Cela réduit le temps nécessaire pour trouver les causes profondes.

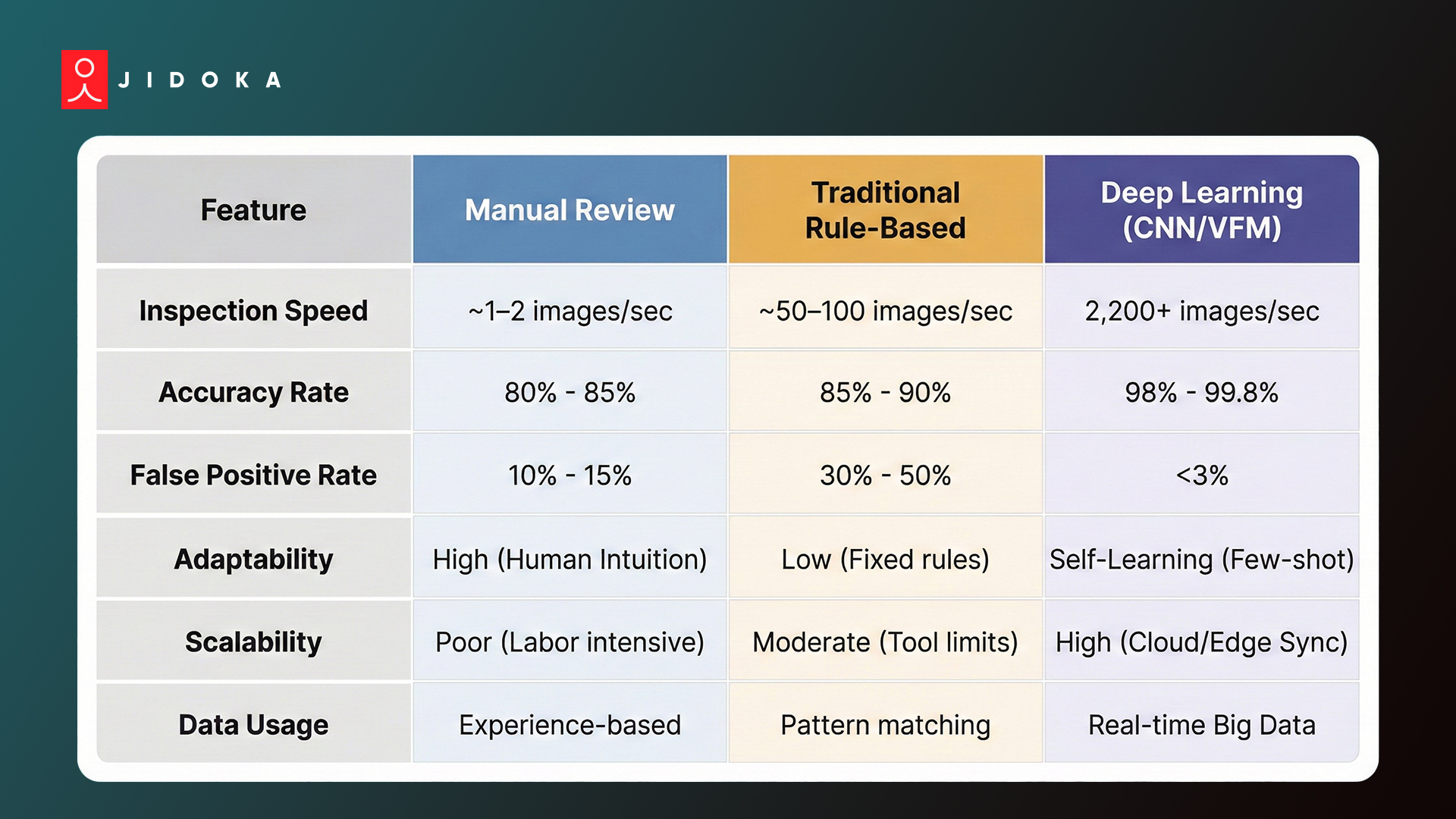

L'intelligence à haute vitesse est la clé pour maîtriser la fabrication en 2026. Vous trouverez ci-dessous une comparaison de la manière dont les différentes approches de l'IA gèrent la pression d'inspection des plaquettes semi-conductrices en 2026.
Comment Jidoka Tech optimise les flux de travail d'inspection des plaquettes
Technologie Jidoka fournit un système d'inspection alimenté par l'IA qui prospère sous la pression de la production. Leur équipe aligne les caméras et la synchronisation des automates pour que l'inspection de vos plaquettes reste cohérente à chaque quart de travail. Les usines utilisant cette configuration gèrent 300 millions d'inspections par jour via deux outils principaux.
- BOUSSOLE: Cet outil d'automatisation de l'inspection visuelle atteint Précision de 99,8 %. Il passe en revue les cadres dans moins de 10 ms et apprend de nouvelles variantes de nœuds avancés avec 70 % d'échantillons en moins.
- NAGARE: Cette solution d'inspection intelligente assure le suivi de l'assemblage à l'aide de caméras existantes. Il réduit les retouches en 35 % en signalant les défauts stochastiques ou les séquences erronées en temps réel.
Jidoka gère ça système de détection automatique des défauts sur des unités périphériques locales pour garantir que l'inspection de vos plaquettes semi-conductrices reste rapide et sécurisée.
Découvrez Jidoka Tech pour découvrir comment nos solutions basées sur l'IA peuvent transformer votre usine.
Conclusion
L'inspection moderne des plaquettes repose sur la combinaison de la vitesse de détection des défauts optiques et de la précision de l'inspection par faisceau d'électrons. Pourtant, les usines sont aux prises avec la technologie des faisceaux d'électrons lents et les défauts stochastiques qui se cachent dans les nœuds avancés. L'absence d'un petit défaut lors de l'inspection des plaquettes entraîne une perte de rendement catastrophique et des rappels de plusieurs milliards de dollars.
Ces défauts détruisent votre réputation et vos profits. Technologie Jidoka met fin à ce cauchemar avec le BOUSSOLE plateforme. En utilisant un CNN à apprentissage profond, Jidoka automatise l'inspection des plaquettes semi-conductrices afin de détecter tous les défauts mortels en temps réel.
Connectez-vous à Jidoka Tech dès aujourd'hui pour combler le fossé entre le matériel d'inspection et l'optimisation intelligente du rendement.
FAQs
1. Pourquoi l'inspection par faisceau d'électrons est-elle plus lente que les outils optiques ?
Les électrons balaient la surface pixel par pixel, la rendant beaucoup plus lente que la lumière. Alors que technologie de faisceau d'électrons trouve le plus petit défauts stochastiques, son faible débit limite son utilisation. Utilisez-le pour les tâches critiques nœuds avancés où inspection des plaquettes nécessite une précision inférieure au nanomètre pour un meilleur rendement.
2. Comment la classification des défauts basée sur l'IA réduit-elle les coûts de production ?
La révision manuelle fait perdre du temps et entraîne des erreurs. UNE apprentissage en profondeur CNN automatise cela en traitant des milliers d'images en quelques secondes. Ce classification automatique des défauts réduit les coûts de main-d'œuvre et améliore contrôle des processus. Il garantit votre inspection de plaquettes semi-conductrices reste précis sans intervention humaine constante.
3. Les nœuds matures ont-ils toujours besoin d'une inspection par faisceau d'électrons ?
Non La plupart des nœuds matures utilisent détection de défauts optiques car c'est plus rapide et moins cher. Vous n'avez besoin que technologie de faisceau d'électrons lorsque vous réduisez à nœuds avancés en dessous de 7 nm. Pour des fonctionnalités plus étendues, haut débit inspection des plaquettes les outils fournissent suffisamment contrôle des processus pour votre ligne de fabrication.
4. Quel est l'impact des défauts stochastiques sur l'inspection des plaquettes semi-conductrices ?
Ces erreurs aléatoires apparaissent dans la lithographie EUV à mesure que la taille des entités diminue. Traditionnel détection de défauts optiques Je ne peux pas voir ces minuscules ruptures ou ponts. Tu as besoin Inspection par faisceau d'électrons pour les retrouver. Les identifier défauts stochastiques early garantit votre inspection des plaquettes reste rentable et fiable.
5. La classification des défauts par l'IA peut-elle résoudre des problèmes « excessifs » ?
Oui Norme systèmes d'inspection par vision industrielle signalent souvent les bruits de surface inoffensifs comme des erreurs. Un solution d'inspection intelligente les usages apprentissage en profondeur CNN modèles pour les filtrer. Cela réduit la « surconsommation » et garantit votre inspection des plaquettes ne s'arrête qu'en cas de véritables failles destructrices de rendement.
