Comment un fabricant américain leader de palettes en bois a atteint 100 % de couverture d'inspection avec le système de vision IA 2D + 3D de Jidoka

Grâce à la plateforme IA Kompass de Jidoka, un fabricant de palettes a automatisé son inspection en ligne via un système hybride vision 2D/laser 3D, garantissant une couverture totale, une détection fiable des défauts et un contrôle qualité rapide.

Use Case
Inspection de palettes en bois
Result 1
Couverture totale des palettes sans aucun angle mort
Deployments
Plateforme de vision IA Kompass avec caméras 2D intégrées et inspection laser 3D
Result 2
Chaque palette. Chaque défaut. Inspectés en 6 secondes

Présentation

Un fabricant majeur de palettes en bois réutilisables soutient les chaînes d'approvisionnement mondiales dans les secteurs de la production, du stockage et de la logistique. Chaque palette doit répondre à des normes de qualité structurelle strictes pour garantir une manipulation sûre, une fiabilité de transport et une longue durée de vie.

L'inspection des palettes en bois est nettement plus complexe que les applications de vision IA classiques. Les dimensions importantes, les multiples angles d'inspection, la texture variable du bois et les défauts structurels (planches manquantes, composants cassés, clous saillants, blocs tordus, connecteurs endommagés) rendent l'inspection manuelle incohérente et laborieuse.

Pour automatiser ce processus, le fabricant s'est associé à Jidoka Technologies afin de développer une plateforme d'inspection en ligne intelligente qui associe la vision 2D assistée par IA à une validation laser 3D, assurant ainsi un contrôle complet des palettes au sein d'un flux de travail automatisé unique.

Opportunité

Maintenir une qualité constante des palettes à la cadence de production posait plusieurs défis opérationnels :

  • Détecter les défauts structurels des palettes en ligne avec un temps de cycle inférieur à six secondes.
  • Obtenir une couverture complète de la palette sans angles morts.
  • Inspecter les grandes palettes en bois sous plusieurs angles pendant qu'elles restent sur le convoyeur.
  • Identifier de manière fiable les défauts tels que les planches manquantes, les clous saillants, les planches de pont cassées, les blocs tordus, les dommages aux connecteurs, les composants manquants et les débordements excessifs.
  • Réduire la dépendance aux opérateurs et éliminer la variabilité liée à l'inspection manuelle.
  • Développer une architecture d'inspection évolutive adaptée au déploiement sur plusieurs sites de production.

L'objectif était de créer une solution d'inspection entièrement automatisée capable de fournir des décisions de qualité cohérentes tout en maintenant le débit de production.

L'approche de Jidoka

Inspection hybride par vision IA 2D et laser 3D

Contrairement aux systèmes de vision conventionnels qui reposent uniquement sur l'imagerie 2D, Jidoka a mis au point une architecture d'inspection hybride associant 20 caméras industrielles 2D à 3 scanners laser grand format. Tandis que le système de vision par IA détecte les défauts structurels visibles, les données laser 3D valident la géométrie physique de la palette, améliorant considérablement la fiabilité de l'inspection.

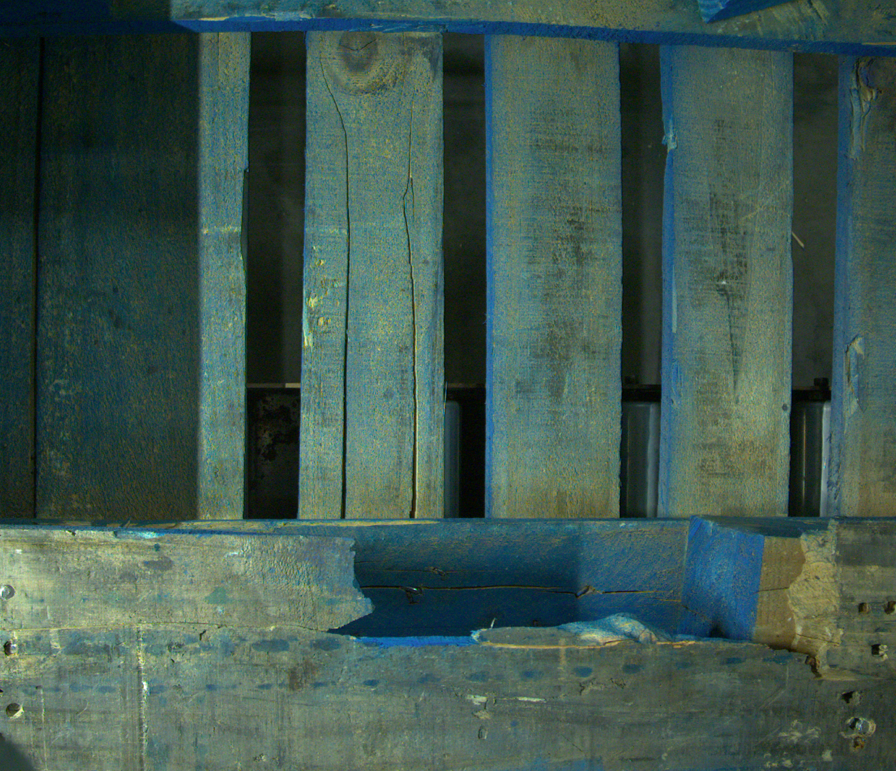

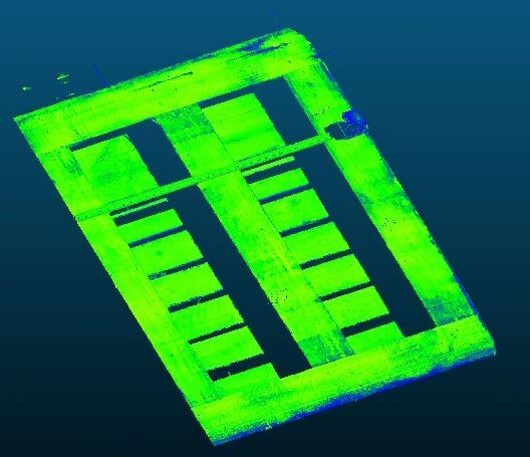

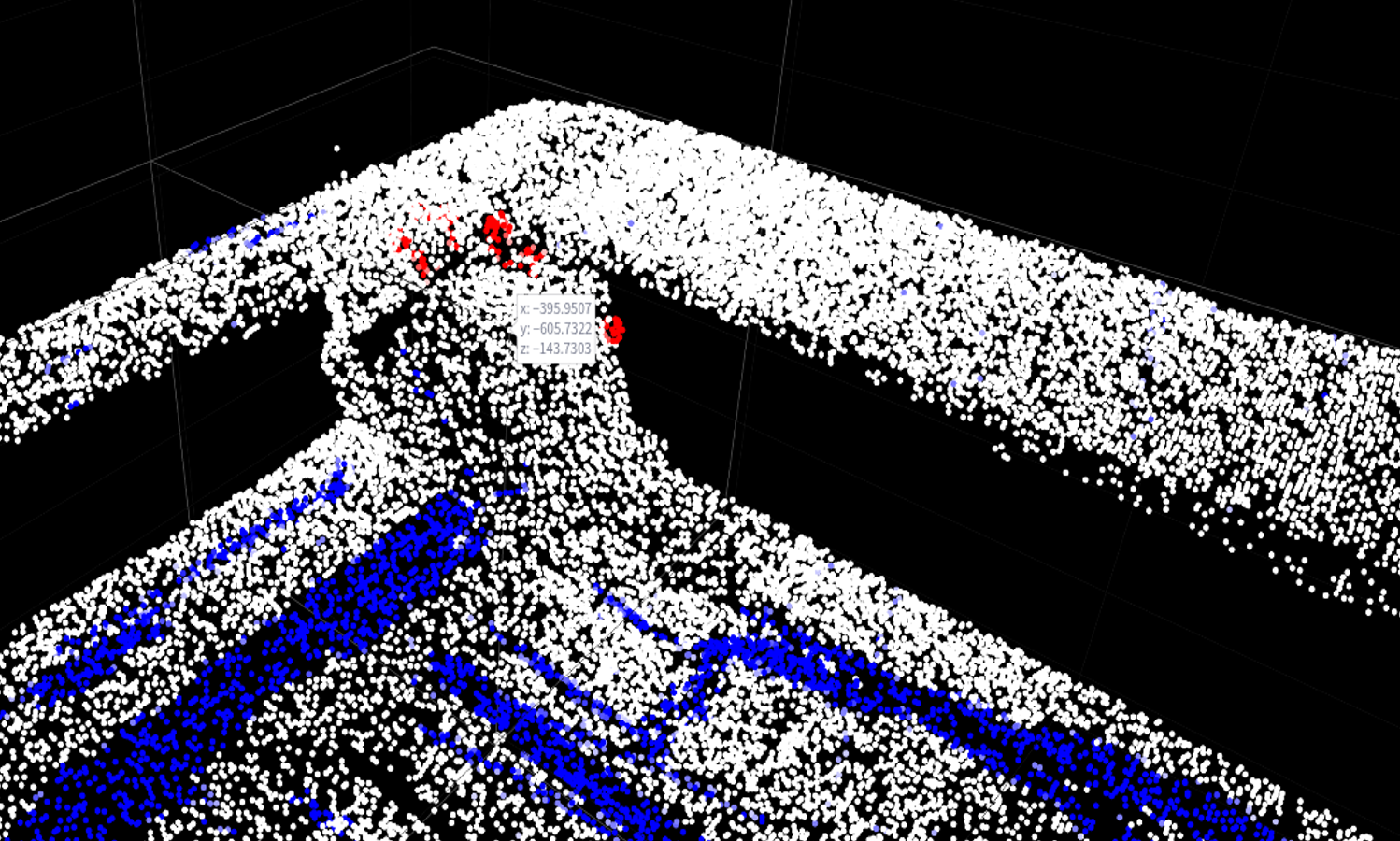

Données 2D pour identifier l'emplacement des clous saillants. Données 3D pour mesurer la position et la hauteur des clous.

Couverture des palettes sans angles morts

Le dispositif d'imagerie multi-caméras offre une visibilité complète des surfaces supérieure, inférieure, intérieure et latérale de la palette. Combinée à des lasers 3D stratégiquement positionnés, la solution atteint une couverture de 100 % sans pratiquement aucun angle mort, garantissant l'inspection de chaque composant structurel critique.

Détection des défauts structurels par IA

Les images capturées sous plusieurs angles sont traitées par la plateforme d'apprentissage profond Kompass de Jidoka, utilisant des modèles avancés de détection et de segmentation d'objets pour identifier les défauts, notamment :

·       Planches de pont manquantes

·       Planches cassées sur la largeur

·       Sections de bois manquantes

·       Clous saillants

·       Dés vrillés

·       Dommages sur les connecteurs métalliques

·       Trous sur le plateau supérieur

·       Débordement de composants

·       Composants structurels manquants

·       Assemblages par clouage insuffisants

·       Dommages aux dés et perte de volume

Les données d'inspection 3D valident davantage les défauts détectés, permettant aux opérateurs de visualiser les défauts identifiés dans les images 2D directement sur le modèle 3D correspondant de la palette.

Prise de décision intelligente

Les seuils d'inspection peuvent être ajustés via un flux de travail avec intervention humaine, permettant aux équipes de production d'optimiser la sensibilité d'inspection tout en minimisant les faux rejets. Cette approche adaptative garantit un débit élevé sans compromettre la qualité.

Intégration en ligne haute vitesse

La plateforme d'inspection complète est installée directement au-dessus de la ligne de convoyage existante du fabricant, sans nécessiter de modifications majeures de la production. La solution réalise une inspection intégrale de la palette en moins de six secondes, permettant un fonctionnement continu en ligne tout en facilitant de futurs déploiements multisites grâce à une architecture de contrôle standardisée.

AVANTAGES CLÉS

Un processus d'inspection entièrement automatisé et à haute vitesse, basé sur la vision 2D et la validation laser 3D.

Inspection hybride IA + 3D

Combine la vision par apprentissage profond et la validation laser 3D pour améliorer la fiabilité de la détection des défauts et réduire les erreurs de décision.

Couverture totale de la palette

Inspection complète du dessus, du dessous et des quatre côtés, sans aucun angle mort.

Fonctionnement en ligne haute vitesse

Effectue une inspection complète des palettes en moins de six secondes sans interrompre le flux de production.

‍

Inspection intelligente par IA

Des modèles avancés de détection et de segmentation d'objets identifient avec précision les défauts structurels, tandis que le réglage des seuils avec intervention humaine équilibre sensibilité et débit.

Conclusion

En combinant la vision 2D assistée par IA et l'inspection laser 3D, Jidoka a transformé l'inspection des palettes pour un fabricant leader de palettes en bois en un processus d'assurance qualité entièrement automatisé et axé sur les données. La solution offre une couverture de 100 %, une précision d'inspection supérieure à 95 % et des cycles inférieurs à 6 secondes, fournissant une plateforme évolutive pour un contrôle qualité fiable des palettes dans les opérations de fabrication mondiales.
