Les chaînes de production à grande vitesse se déplacent trop vite pour les yeux humains. De petits défauts de surface, une mauvaise détection des trous d'épingle ou un mauvais alignement entraînent d'énormes pertes. Les fabricants dépensent désormais des milliards pour inspection de la toile pour une meilleure détection des défauts. Vous avez besoin de systèmes d'inspection en ligne pour identifier la poussière ou les fissures réelles.
Ce guide montre comment la classification par IA et l'inspection en temps réel permettent de stopper le gaspillage. Vous apprendrez à identifier dix problèmes courants avant qu'ils ne quittent votre usine. L'inspection Web moderne permet à votre entreprise de rester rentable
Les 10 principaux défauts de la toile : des trous d'épingle au désalignement
Vous ne pouvez pas réparer ce que vous ne pouvez pas voir. L'identification de l' « empreinte digitale » spécifique d'une faille vous aide à calibrer votre système d'inspection Web pour une meilleure détection des défauts. Chaque matériau se comporte différemment, mais ces dix problèmes courants apparaissent sur la plupart des lignes à grande vitesse.
Utilisez l'inspection en temps réel pour détecter ces erreurs avant qu'elles ne détruisent un lot entier.
1. Trous d'épingle et micro-trous : Ces minuscules interstices détruisent les joints hermétiques. La détection efficace des trous d'épingle empêche l'oxygène de gâcher les aliments ou de compromettre les outils médicaux. Même un trou plus petit qu'un cheveu humain nécessite une inspection avancée du rétroéclairage pour le détecter.
2. Rides et plis : Cela se produit lorsque la tension est inégale. Ces problèmes de désalignement des rides empêchent les revêtements de lisser et entraînent des problèmes d'étanchéité ultérieurs. L'inspection des bandes signale immédiatement ces plis pour sauver le rouleau.
3. Dégâts aux bords : Les bords écrasés ou recourbés entraînent des ruptures de bande. Le fait de détecter rapidement les dommages aux arêtes permet d'éviter des heures d'arrêt de la machine. Systèmes d'inspection en ligne surveillez les marges pour vous assurer que la toile reste intacte.
4. Rayures et abrasion : Ces lignes sont causées par des rouleaux tranchants ou des débris. L'inspection constante de la bande permet d'identifier exactement le point de départ de la friction. Ces défauts de surface sont difficiles à détecter sans éclairage spécifique.
5. Contamination : La poussière, l'huile ou les fibres détruisent la pureté chimique. Ceci est essentiel pour la détection de la contamination dans la production de batteries ou de salles blanches. La classification AI vous indique s'il s'agit d'un fil lâche ou d'une marque permanente.
6. Erreurs d'enregistrement : Les motifs imprimés doivent rester en place. Efficace contrôle de la qualité d'impression vous alerte lorsque l'encre s'éloigne de sa cible. L'inspection des bandes à haute vitesse permet à votre image de marque de rester précise.
7. Particules de gel : Ces petites bosses dans le film créent des points faibles. La classification AI permet de les distinguer des poussières de surface inoffensives. Votre système de détection des défauts doit être suffisamment sensible pour détecter ces défauts à l'intérieur du matériau.
8. Traçures du revêtement : Les lignes verticales indiquent que votre tête de revêtement est obstruée. L'inspection des bandes surveille l'uniformité du revêtement pour garantir une finition parfaite. Cela permet d'éviter des déchets chimiques coûteux.
9. Taches et taches : Les éclaboussures de liquide ou les déversements de produits chimiques ont un aspect différent à la lumière. Utilisez l'imagerie en fond noir pour repérer ces défauts de surface d'origine liquide. L'inspection en temps réel garantit que ces taches n'atteignent pas le client.
10. Tissage des bords : Si la toile serpente d'avant en arrière, votre tension est mauvaise. Les outils d'inspection des bandes suivent la position des bords pour maintenir le matériau droit. Les systèmes d'inspection en ligne vous aident à ajuster les rouleaux avant que le problème n'entraîne un désalignement des plis en aval.
Comprendre ces défauts n'est que la première étape vers une qualité totale. Examinons maintenant les techniques d'éclairage qui permettent à vos capteurs de détecter ces problèmes cachés.

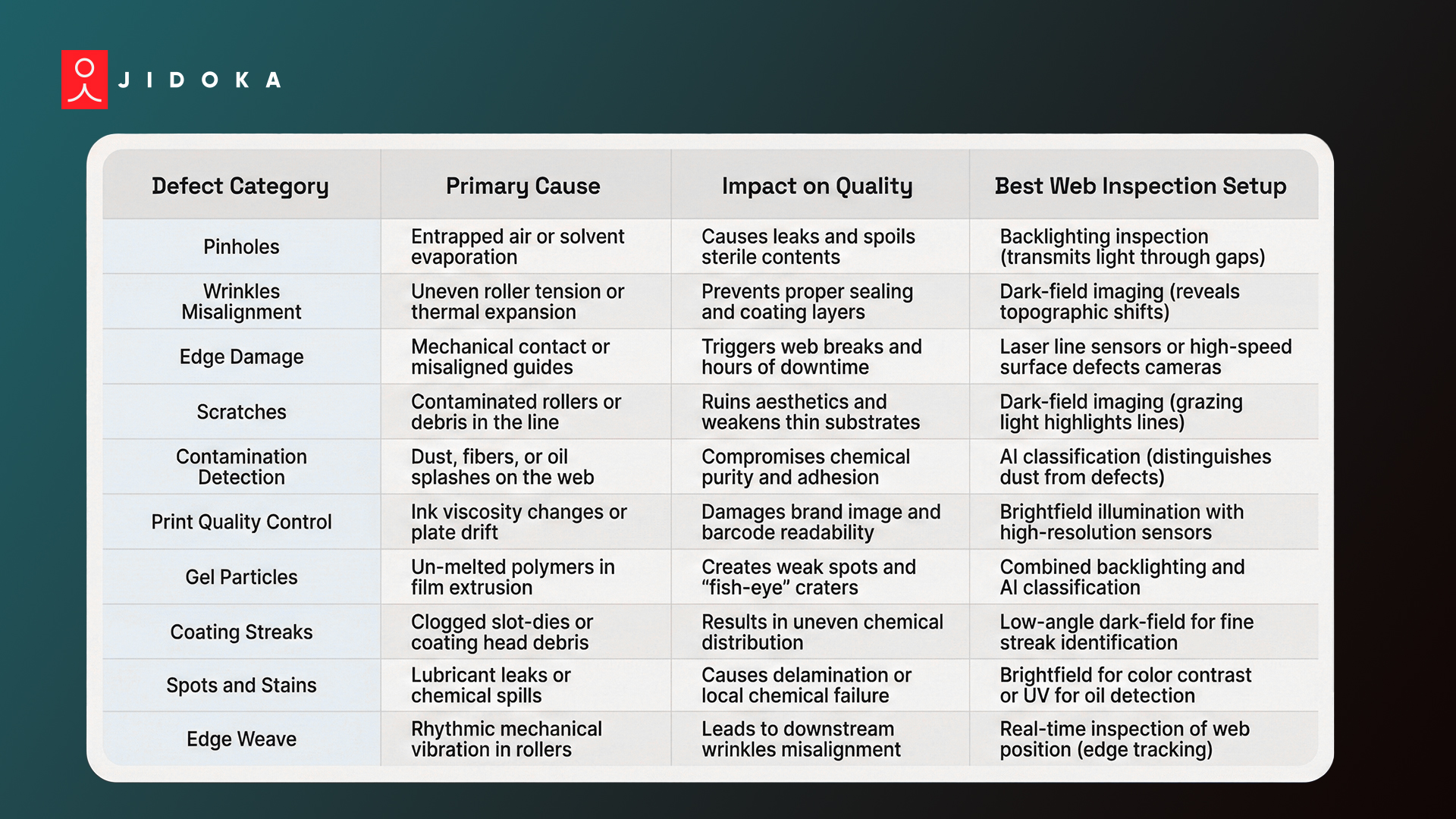

Les 10 principaux défauts Web en un coup d'œil :
Technologies de détection : comment les machines « voient » le Web
Une caméra ne capte que ce que révèle la lumière. Vous devez adapter votre configuration d'éclairage au défaut spécifique pour obtenir les meilleurs résultats lors de votre inspection Web. Les systèmes d'inspection en ligne modernes utilisent différents angles pour faire ressortir clairement les erreurs invisibles.
L'imagerie de haute qualité garantit que votre inspection en temps réel détecte chaque problème avant qu'il n'atteigne vos clients.
1. Éclairage en fond clair : Cette configuration place la lumière directement au-dessus du matériau. Il fonctionne comme la norme pour identifier les changements de couleur, les grandes taches et les déchirures évidentes. Il fournit le contraste clair nécessaire à un contrôle efficace de la qualité d'impression.
2. Inspection du rétroéclairage : Placez la source lumineuse derrière la toile pour détecter les lacunes structurelles. Il s'agit de la seule méthode fiable pour détecter les trous d'épingle, car la lumière perce même la plus petite ouverture.
3. Imagerie en fond noir : La lumière frappe la surface selon un angle faible. Cette technique met en évidence les défauts de surface tels que les rayures ou la poussière tout en gardant les zones planes sombres. C'est le meilleur moyen de repérer les rides, les défauts d'alignement et les dommages subtils aux bords.
4. Éclairage coaxial : Utilisez-le pour les matériaux brillants comme le film d'aluminium. Il envoie de la lumière à travers un miroir pour éviter l'éblouissement qui aveugle généralement les caméras standard lors de l'inspection de la toile.
5. Systèmes multispectraux et hybrides : La technologie 2026 utilise des lumières stroboscopiques pour basculer entre la lumière UV, l'IR et la lumière visible en quelques millisecondes. Cela permet de détection de contamination et des vérifications de modèles sur une seule ligne.
Un éclairage de qualité supérieure produit des données plus claires que votre logiciel peut analyser. Lorsque vous fournissez des images nettes, votre classification par IA devient beaucoup plus fiable. Nous verrons ensuite comment Jidoka AI utilise ces données pour réduire vos retouches et améliorer vos résultats.
Maîtrisez le Web : réduisez les retouches grâce à Jidoka AI
Les lignes à grande vitesse ont besoin d'un système d'inspection des bandes qui reste précis sous pression. Technologie Jidoka fournit une configuration de systèmes d'inspection en ligne qui gère 300 millions de chèques par jour.
Leur classification basée sur l'IA permet à votre production de progresser sans erreur humaine.
- BOUSSOLE (L'inspecteur) : Cet outil atteint une précision de 99,8 % sur les lignes sous tension. Il traite chaque image dans moins de 10 ms pour garantir que l'inspection en temps réel ne manque jamais. Il maîtrise les surfaces difficiles comme les films réfléchissants et les bandes texturées.
- NAGARE (L'analyste) : Ce système suit chaque étape de l'assemblage pour détecter les défauts d'alignement ou les composants manquants. Il utilise la détection des défauts pour réduire vos coûts de retouche en jusqu'à 35 %.
En utilisant des unités périphériques locales, Jidoka élimine le décalage et assure la sécurité de vos données. Cette configuration garantit que votre inspection Web reste cohérente à chaque quart de travail.
Explorez Jidoka pour découvrir comment ces outils automatisés améliorent votre atelier.
Conclusion
Une inspection fiable des sites Web détermine votre survie sur le marché. Des défauts de surface non détectés, une mauvaise détection des trous d'épingle ou des problèmes de détection de contamination cachée ruinent lot après lot.
Ces échecs entraînent des rappels massifs, des poursuites judiciaires et la destruction permanente de la marque. Une seule fissure manquée peut mettre votre entreprise en faillite du jour au lendemain. Vous ne pouvez pas risquer votre avenir avec une inspection Web obsolète.
Jidoka fournit le correctif avec une inspection en temps réel et une classification IA à haute vitesse. Leurs systèmes d'inspection en ligne bloquent les erreurs avant qu'elles ne se transforment en catastrophes.
Connectez-vous à Jidoka et faites de votre contrôle qualité un avantage concurrentiel.
FAQs
1. L'IA peut-elle gérer des substrats recyclés ?
La classification IA moderne gère facilement les textures « bruyantes » sur les bandes recyclées. Il ignore les grains inoffensifs tout en signalant les défauts de surface ou les problèmes de détection de contamination. Cette inspection intelligente des bandes garantit que la durabilité ne compromet jamais vos normes de qualité ni n'entraîne de coûteux défauts d'alignement des plis sur les lignes de production à grande vitesse.
2. Pourquoi un délai de révision de 10 ms est-il important ?
À haute vitesse, les systèmes lents manquent de plusieurs mètres de matière. Les systèmes d'inspection en ligne avec un traitement de 10 ms permettent une inspection en temps réel et un rejet immédiat. Cette inspection rapide des bandes empêche l'expédition de lots défectueux, protège votre contrôle de la qualité d'impression et stoppe instantanément les défauts de surface invisibles.
3. Est-ce que Dark-Field est meilleur que Brightfield ?
L'imagerie en fond noir met en évidence la topographie, comme le désalignement des rides, tandis que l'imagerie en fond clair constitue la norme pour le contrôle de la qualité d'impression. Votre système d'inspection Web a besoin des deux pour détecter chaque erreur. L'utilisation de plusieurs angles garantit une meilleure détection des défauts, qu'il s'agisse de défauts de surface ou de fines rayures.
4. Comment l'IA améliore-t-elle la détection des trous d'épingle ?
L'IA élimine les incertitudes liées à la détection des trous d'épingle en analysant instantanément les images d'inspection par rétroéclairage. Il fait la distinction entre un trou réel et la poussière de surface grâce à une classification IA à haute vitesse. Cette inspection en temps réel détecte les microdéfauts que les systèmes d'inspection en ligne traditionnels passent souvent inaperçus lors d'une production rapide.
5. Pourquoi utiliser les systèmes d'inspection en ligne basés sur les bords de Jidoka ?
Edge computing supprime le décalage des données, permettant une inspection instantanée en temps réel à la source. Cela garantit que votre inspection Web reste rapide et sécurisée. La classification IA de Jidoka identifie immédiatement les défauts de surface et les erreurs de détection de contamination, garantissant ainsi le bon fonctionnement de vos lignes de fabrication à grande vitesse.
