Les fabricants oublient souvent de minuscules défauts de surface. Une pièce en tôle semble correcte à l'œil nu, mais elle détruit un assemblage complexe. Vous avez besoin d'outils qui vont au-delà des anciennes lignes droites. La mesure de planéité moderne utilise l'inspection par vision 3D pour détecter ces erreurs invisibles.
Ce guide explique comment la technologie d'inspection de la planéité permet d'obtenir une précision de forme élevée grâce à des mesures sans contact. Les systèmes avancés utilisent la numérisation laser pour vérifier la planéité de la surface en quelques secondes.
Jidoka Technologies fournit des systèmes qui utilisent le balayage laser pour vérifier la planéité de la surface en quelques secondes. Ces outils vous fournissent la tolérance géométrique requise pour une mesure de qualité des tôles. Une mesure fiable de la planéité permet à vos lignes de production de fonctionner.
Ce qui est mesuré lors de l'inspection de planéité : huit paramètres critiques expliqués
Vous devez comprendre ce que vos capteurs voient réellement pour améliorer la qualité. Pour mesurer la planéité, il ne suffit pas de vérifier la présence d'une ligne droite.
Les différentes pièces nécessitent des contrôles spécifiques pour s'assurer qu'elles s'adaptent parfaitement. La mesure de la planéité à l'aide de l'inspection par vision 3D permet d'identifier rapidement ces problèmes.
1. Écart de planarité et mesure du pic à la vallée
Ce paramètre suit la distance entre le point le plus haut et le point le plus bas. À l'aide de la métrologie par numérisation 3D, vous identifiez l'écart absolu du « pire des cas ». Il confirme que la planarité de votre surface est conforme aux normes techniques. La fiabilité de la mesure de la planéité dépend de ces calculs précis du pic à la vallée.
2. Ondulation de surface : ondulations périodiques
L'ondulation fait référence à des ondulations répétées sur une pièce, souvent causées par les vibrations de la machine. La technologie avancée d'inspection de la planéité sépare ces ondes de la forme générale. Cela vous permet de corriger les erreurs de production. La mesure de planéité détecte ces ondulations de planéité de surface à un stade précoce.
3. Twist and Warp : écarts de forme tridimensionnels
La torsion se produit lorsque les coins se déplacent dans des directions opposées, créant ainsi une forme déformée. L'analyse 3D des nuages de points détecte ces déformations complexes qui ne sont pas détectées par les jauges standard. L'identification précoce de Twist garantit votre mesure de la tôle reste précise et la mesure de planéité reste précise.
4. Précision de forme et texture de surface
La précision du formulaire permet de vérifier si la pièce correspond à la conception CAO. La numérisation laser haute résolution capture également la planéité et la texture de la surface optique. Vous obtenez une image complète de la mesure de la rugosité à micro-échelle et de la planéité à l'échelle macroscopique en un seul scan.
La compréhension de ces paramètres vous permet de choisir le matériel adapté à vos besoins de fabrication spécifiques.
Technologies de vision 3D pour la mesure de la planéité : comparaison de la lumière structurée, du ToF et de la numérisation laser
Le choix du matériel adapté dépend de vos besoins en matière de vitesse et de précision. Différents outils de mesure de planéité offrent différents niveaux de détail. Vous devez adapter la technologie à vos exigences spécifiques en matière de planéité de surface pour éviter de gaspiller de l'argent ou d'oublier des défauts.
1. Numérisation à lumière structurée : solution de production de haute précision
La lumière structurée projette des motifs pour capturer les formes des surfaces. L'utilisation de la mesure de planéité avec cette méthode permet d'obtenir une précision de 16 à 17 µm. Il s'agit de la meilleure technologie d'inspection de planéité pour les mesures complexes de tôles. Jidoka Technologies utilise ces capteurs pour garantir une précision de forme élevée sur les lignes très fréquentées.
2. Capteurs de temps de vol (ToF) : vérification rapide et rentable
Les capteurs ToF mesurent le temps nécessaire à la lumière pour rebondir sur une pièce. Il s'agit d'un moyen rapide de mesurer la planéité de gros objets. Bien qu'il offre des détails de planéité de surface inférieurs, il fonctionne bien pour les contrôles rapides. Il fournit une option de mesure sans contact économique.
3. Triangulation laser et références de référence
Le balayage laser crée une ligne de référence pour détecter les creux de surface. Ce style de mesure de planéité dépasse la précision des jauges manuelles. C'est un excellent choix pour vérifier tolérance géométrique sur des lits pour machines. Ces systèmes fournissent des données claires pour la vérification optique de la planéité de la surface.
4. Photogrammétrie et vision stéréo : approches flexibles et évolutives
Ces systèmes utilisent plusieurs caméras pour créer un modèle 3D. Ils offrent un moyen flexible de mesurer la planéité sur de très grands assemblages. En utilisant l'analyse des nuages de points, ils identifient les écarts de lumière ambiante.

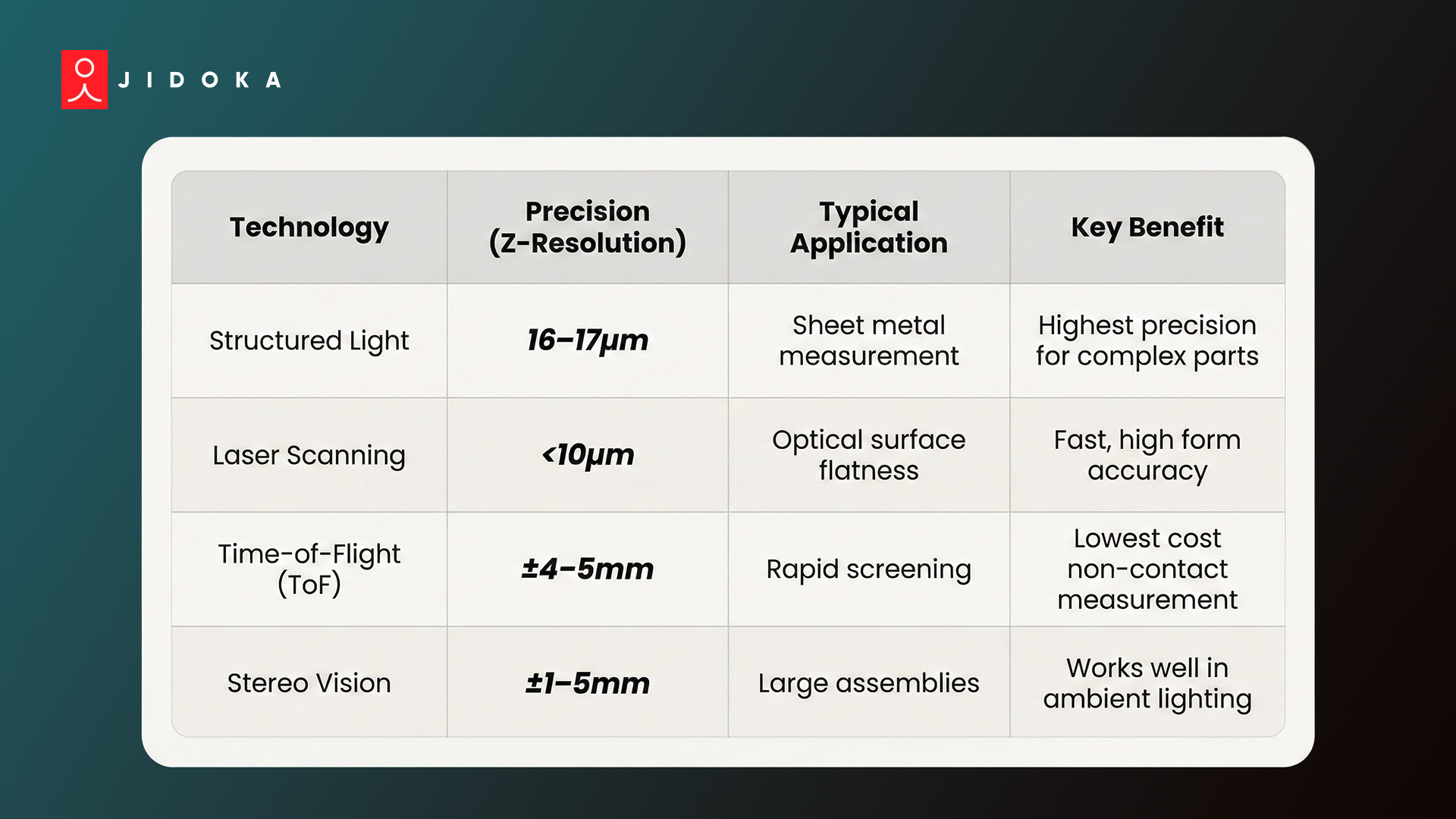

Comparaison des technologies de mesure de la planéité
Cette technologie s'adapte facilement aux différentes tâches d'inspection de la planéité des surfaces. Le choix de la technologie appropriée garantit la rapidité et la précision de votre processus d'inspection.

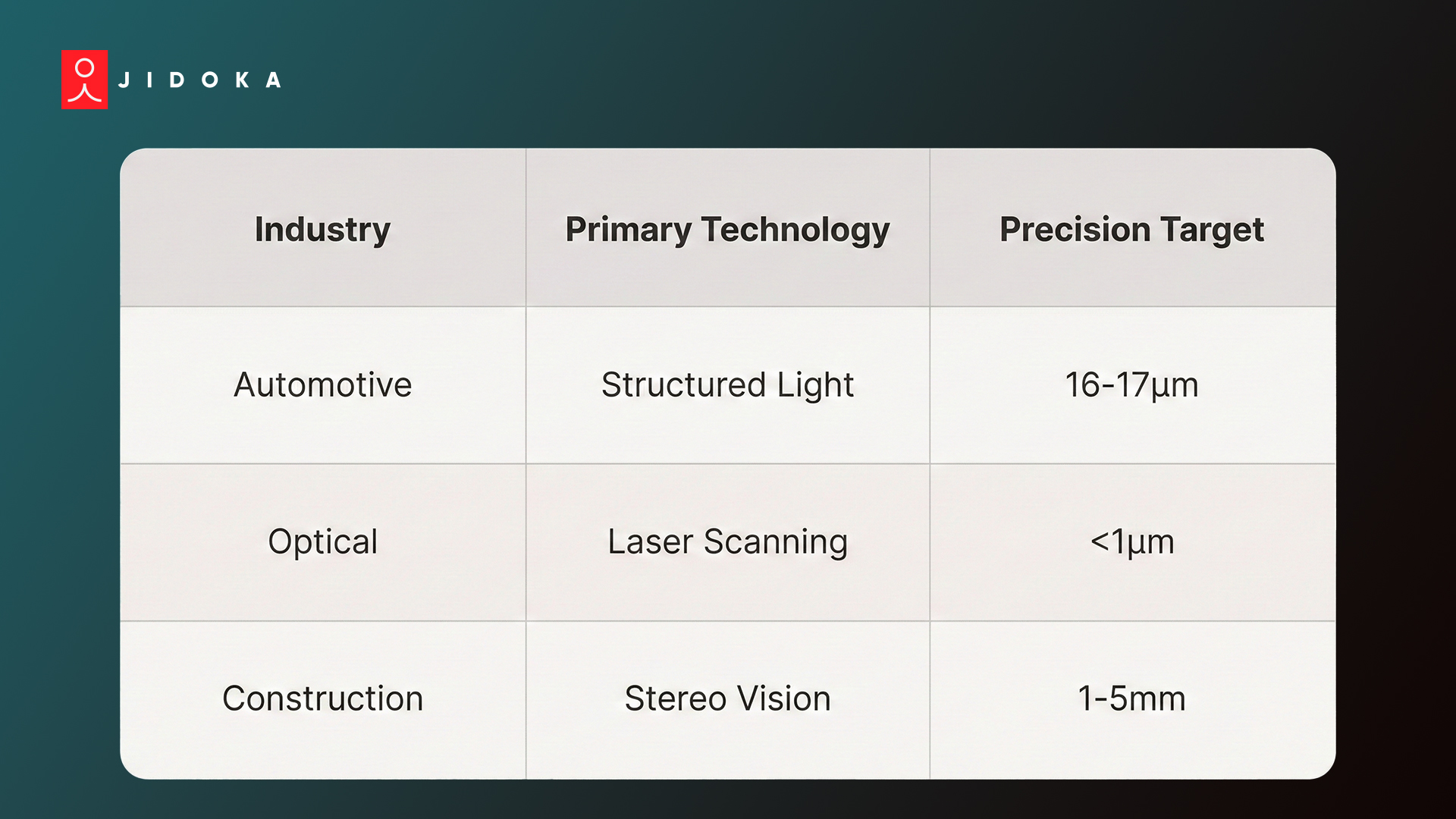

Applications de mesure de planéité dans le monde réel : de la tôle aux surfaces aérospatiales et optiques
Les leaders de l'industrie utilisent la mesure de planéité pour maintenir des normes élevées et réduire les déchets. L'application de l'inspection par vision 3D sur le terrain permet de résoudre de véritables problèmes de production.
Ces exemples montrent comment la mesure de la planéité améliore la qualité dans différents secteurs en fournissant des données fiables sur la planéité des surfaces.
1. Fabrication de tôles et d'automobiles
Les constructeurs automobiles utilisent la mesure de planéité pour les panneaux de carrosserie et les châssis. La mesure de la tôle doit être précise pour éviter espaces d'assemblage. Grâce à la métrologie par numérisation 3D, les robots vérifient la tolérance géométrique de chaque pièce en quelques secondes.
Cette méthode de mesure de planéité détecte les erreurs de « retour élastique » avant qu'elles n'atteignent la phase de soudage.
2. Inspection de surfaces optiques et de composants de précision
Les lentilles et les miroirs nécessitent une planéité parfaite de la surface optique pour fonctionner. Même une petite bosse gâche la qualité de l'image. Mesure de planéité à l'aide de numérisation laser fournit la haute précision de forme requise pour ces pièces.
La mesure sans contact garantit que les surfaces délicates restent exemptes de rayures pendant tout le processus de mesure de planéité.
3. Infrastructures en béton et applications civiles
Les ingénieurs utilisent désormais la mesure de planéité pour les grandes dalles de béton. Au lieu d'outils manuels, ils utilisent l'inspection par vision 3D pour créer des cartes détaillées. Cette approche de mesure de la planéité permet d'identifier les points bas susceptibles de provoquer des problèmes de drainage. Il utilise l'analyse des nuages de points pour vérifier rapidement la planéité des surfaces sur les grands chantiers de construction.
L'application correcte de ces outils vous permet d'éviter des retouches coûteuses et de satisfaire vos clients.
Comment la vision basée sur l'IA de Jidoka permet de relever le défi de la planéité
Jidoka Technologies construit un système d'IA qui prospère sous la pression de la production. Cette solution de mesure de planéité gère Plus de 12 000 pièces par minute à l'aide de l'inspection par vision 3D. Vous obtenez des données fiables sur la planéité des surfaces grâce à deux outils spécialisés :
- BOUSSOLE: Détecteur de haute précision Précision de 99,8 % et plus. Il examine les images en moins de 10 ms pour garantir la précision de la forme à l'aide de la numérisation laser.
- NAGARE: analyste d'assemblage qui suit les étapes à l'aide de caméras existantes. Il utilise l'analyse des nuages de points pour réduire les retouches 35 %.
Cette technologie d'inspection de la planéité permet de mesurer la planéité de manière rapide et précise. Découvrez comment fonctionnent les outils de mesure de planéité de Jidoka peut automatiser votre inspection par vision 3D dès aujourd'hui.
Conclusion
La mesure de planéité détermine si les surfaces atteignent la planéité requise pour un assemblage en toute sécurité. Les méthodes manuelles traditionnelles ou l'échantillonnage CMM lent omettent souvent de subtiles distorsions. Ces vices cachés entraînent des défaillances structurelles, des rappels coûteux et une perte de confiance des clients. Une pièce défectueuse peut arrêter l'ensemble de votre chaîne de production.
Jidoka Technologies offre un meilleur moyen d'utiliser l'inspection par vision 3D pour automatiser les contrôles de qualité. Notre système fournit une mesure de planéité en temps réel pour détecter les erreurs instantanément.
Contactez Jidoka Technologies pour découvrir comment la précision des mesures de planéité peut aider votre installation à exceller.
FAQs
1. Quelle est la différence entre les mesures de planéité, de rugosité de surface et d'ondulation ?
La mesure de planéité évalue la planéité globale de la surface, tandis que la rugosité vérifie la microtexture. L'ondulation identifie les ondulations périodiques. Grâce à l'inspection par vision 3D, vous mesurez les trois simultanément. La numérisation laser haute résolution permet une analyse avancée des nuages de points, séparant les irrégularités macroformes des irrégularités à petite échelle pour garantir une précision totale de la forme.
2. Comment la mesure de planéité par vision 3D se compare-t-elle à la mesure CMM traditionnelle ?
Une MMT utilise des sondes de contact et prend quelques minutes par pièce. À l'inverse, l'inspection par vision 3D utilise des mesures sans contact pour capturer des millions de points en quelques secondes. Cette métrologie par numérisation 3D correspond à la tolérance géométrique de la MMT tout en fournissant une carte complète de vos écarts de planéité de surface.
3. Quels niveaux de précision sont réalisables avec la mesure de planéité par vision 3D ?
La précision varie selon le type de capteur. La lumière structurée atteint 16 à 17 µm pour la mesure des tôles, tandis que le balayage laser assure une planéité optique de la surface inférieure au micron. Le choix de la technologie d'inspection de planéité adaptée garantit que vos pièces répondent à toutes les exigences de tolérance géométrique sans perte de temps ni de ressources de production.
4. Comment fonctionne l'analyse de planéité multizone et pourquoi est-elle nécessaire ?
L'analyse multizone applique différentes tolérances à des surfaces spécifiques. Une région peut nécessiter une planéité de surface optique stricte, tandis que d'autres nécessitent une précision de forme de base. La mesure de planéité à l'aide de l'inspection par vision 3D automatise cette opération, garantissant que la mesure de votre tôle cible avec précision les zones d'étanchéité critiques.
5. Quels sont les défis liés à l'intégration de la production lors de la mise en œuvre de la mesure de planéité par vision 3D ?
L'intégration de la mesure de planéité nécessite d'adapter la vitesse du capteur à celle de votre ligne. L'inspection par vision 3D gère des millions de points par seconde, résolvant ainsi ce goulot d'étranglement. La mesure sans contact et la numérisation laser permettent de contrôler la précision des formulaires à grande vitesse, même sur des surfaces complexes, pendant les équipes de production 24 heures sur 24, 7 jours sur 7.
